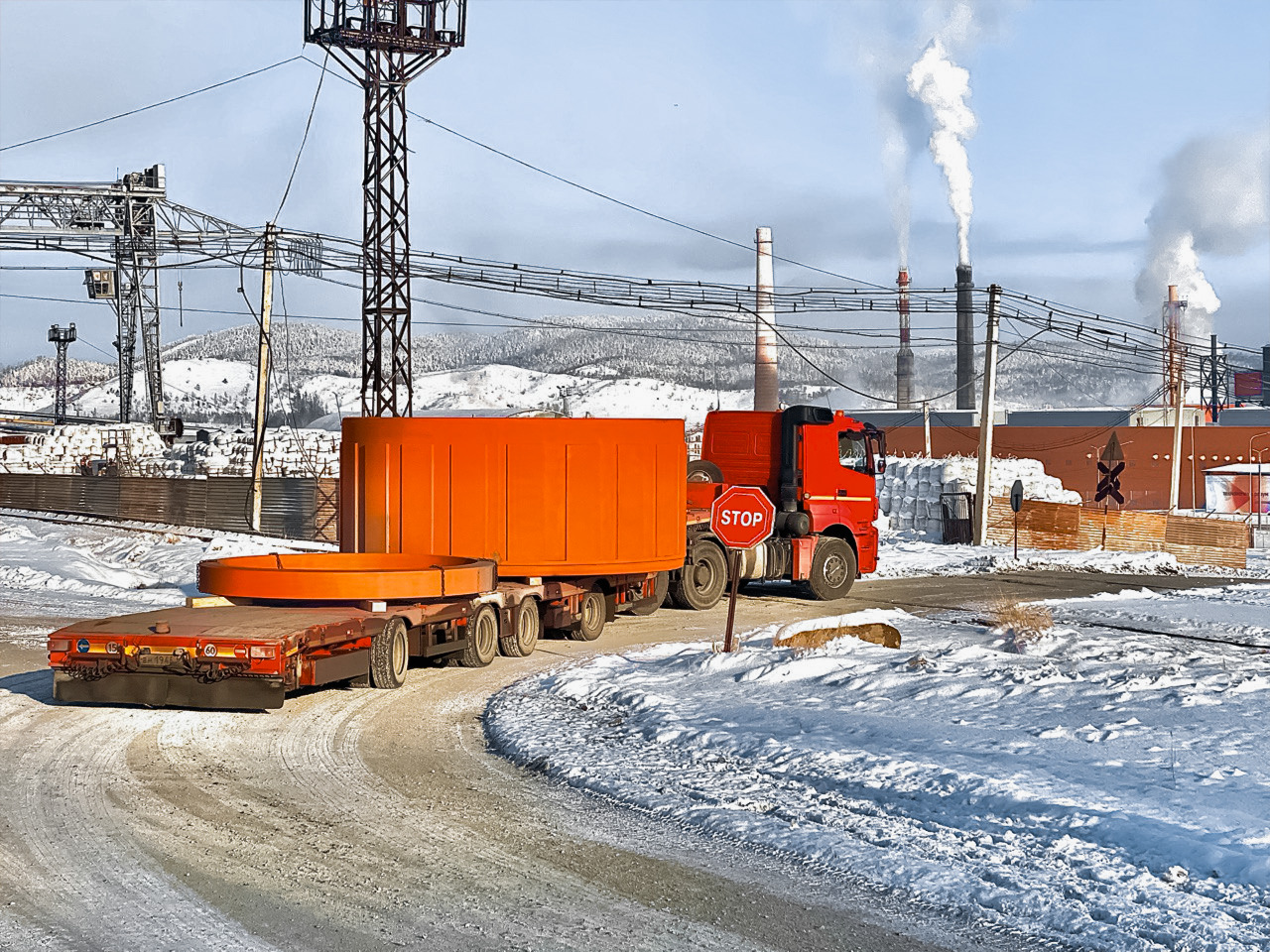

Бандажи печей и сушильных барабанов

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, шлифовку и термообработку, контроль изготовления на всех этапах с предоставлением актов и паспортов.

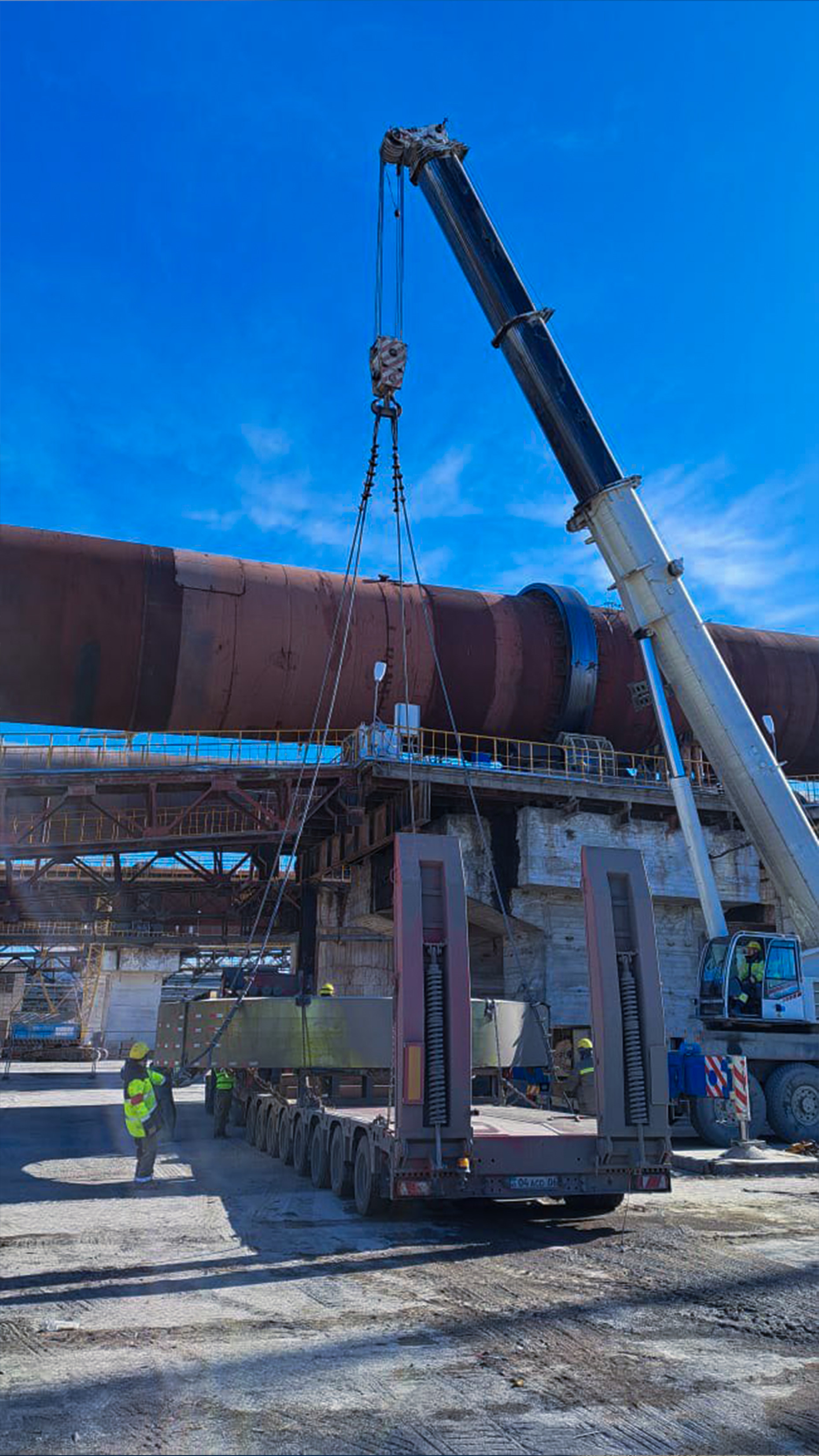

Бандаж (или опорное кольцо) – это ключевой несущий и передающий элемент конструкции вращающейся печи. Это не просто кольцо, а сложный, высоконагруженный узел, выполняющий важные функции:

1.  Восприятие веса: бандаж – это точка опоры печи. Весь вес корпуса печи, огнеупорной футеровки (толщиной до 300-500 мм), технологического материала (шихты, клинкера) передается через бандажи на опорные ролики.

2.  Передача вращения: привод печи (через зубчатый венец, часто крепящийся к корпусу печи) сообщает вращение корпусу именно через бандаж, который катится по опорным роликам.

3.  Центрирование печи: бандажи задают положение оси вращения печи на опорных станциях.

4.  Обеспечение жесткости: на больших пролетах между опорами бандаж частично предотвращает деформацию (провисание) корпуса печи под собственным весом и температурными нагрузками.

Экстремальные условия работы - вызов материалам

Бандажи работают в одних из самых суровых условий в промышленности:

  Колоссальные нагрузки: вес, передаваемый на один бандаж, может достигать *нескольких сотен тонн* (распределяясь на пару опорных роликов).

  Высокие температуры: корпус печи, внутри температуры могут доходить до 1000-1500°C. Через футеровку и корпус бандаж нагревается до 300-400°C. Это требует использования специальных сталей.

  Термические напряжения: неравномерный нагрев по сечению и длине бандажа, а также по окружности (особенно при остановках/пусках) создает огромные термические напряжения.

  Циклические нагрузки: постоянное вращение под огромным весом приводит к усталостным напряжениям в материале.

  Абразивный износ: пыль, частицы материала, попадающие в зону контакта с роликами.

  Контактные напряжения: в зоне соприкосновения с опорными роликами возникают экстремальные напряжения (рассчитываемые по формулам Герца), которые могут приводить к поверхностному выкрашиванию.

Конструкция бандажа: прочность и термостойкость

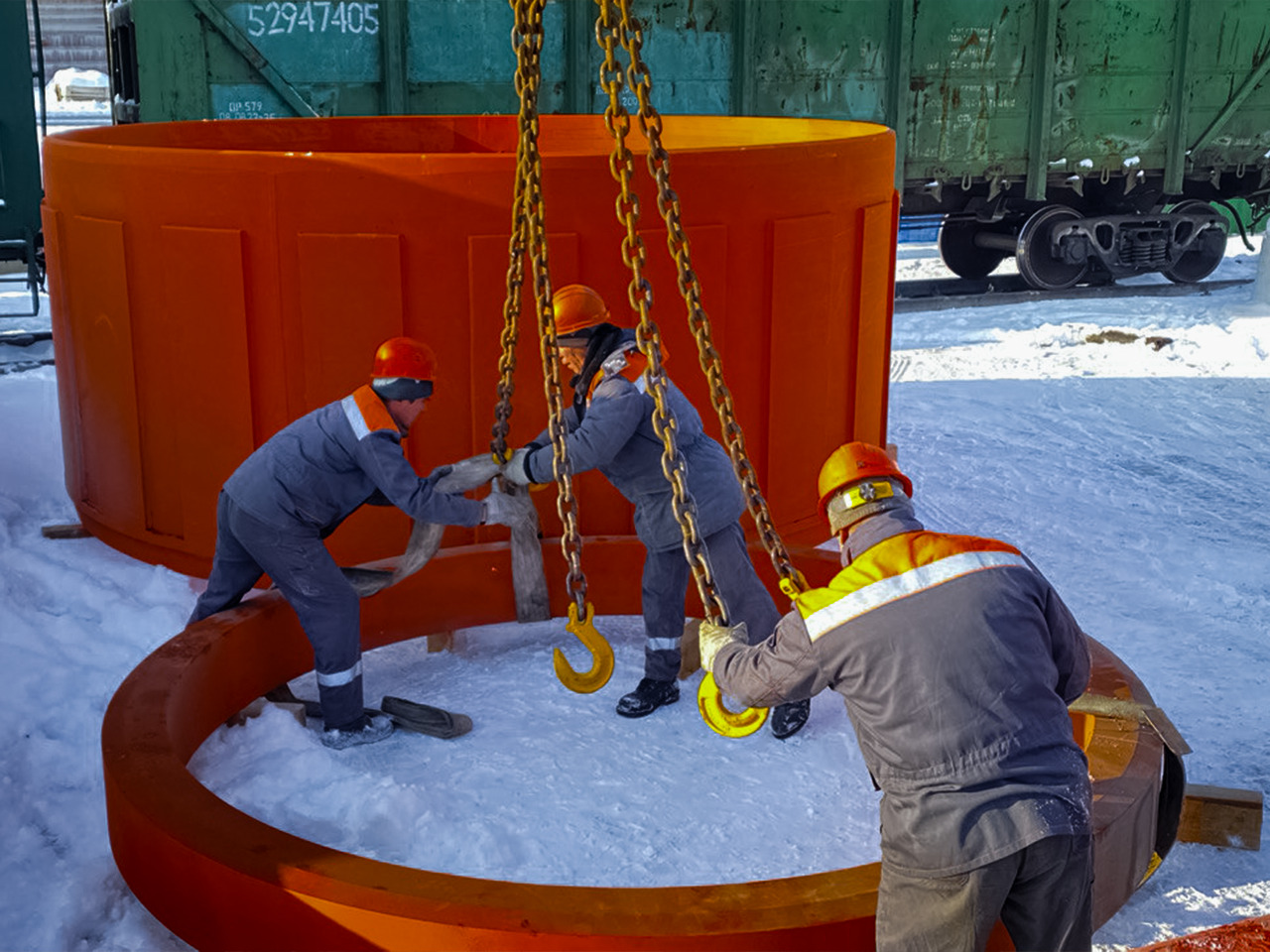

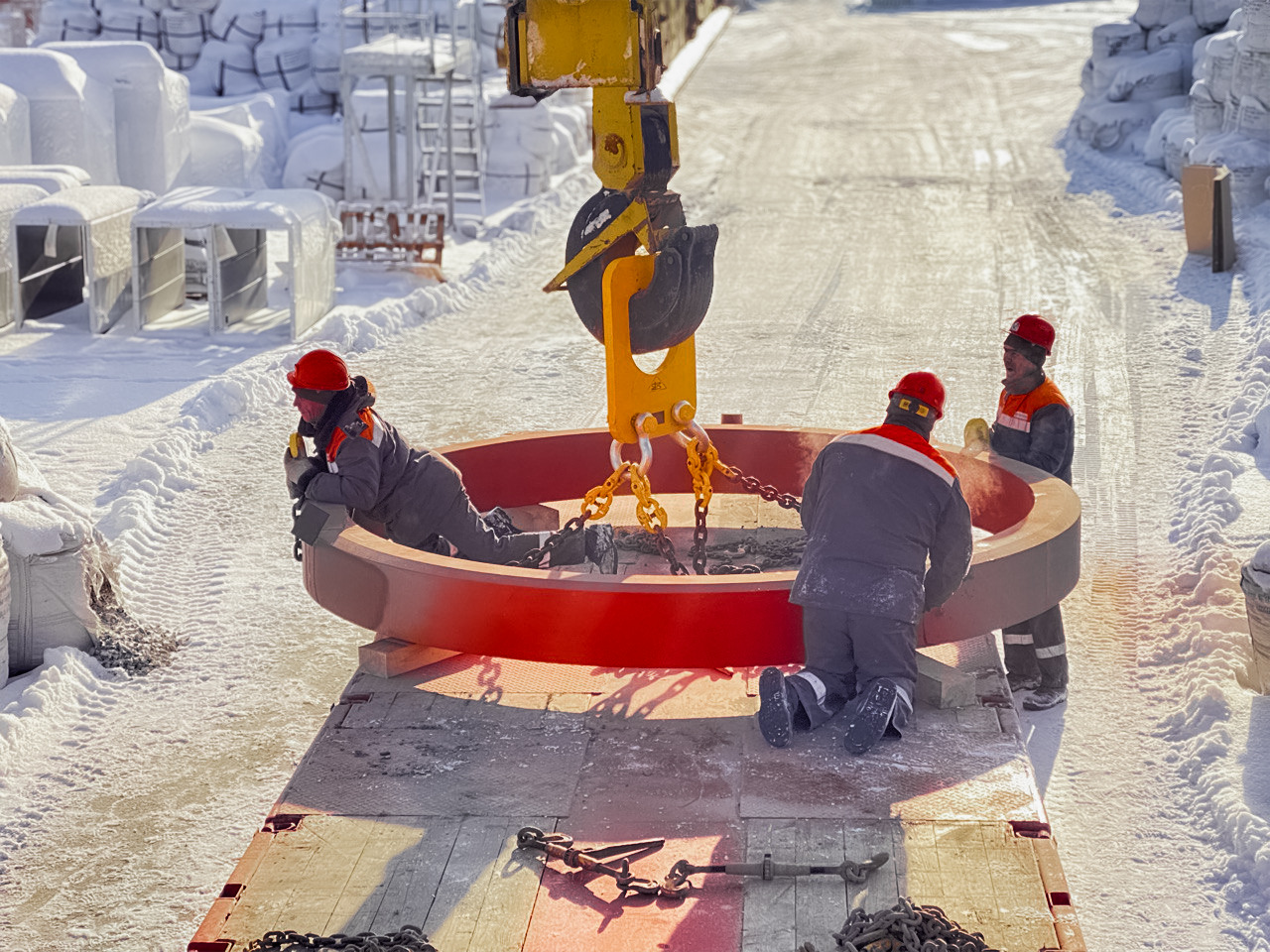

1.  Форма сечения: обычно массивное кольцо коробчатого (прямоугольного) или трапециевидного сечения. Такая форма обеспечивает высокую жесткость на изгиб и кручение при оптимальном распределении металла.

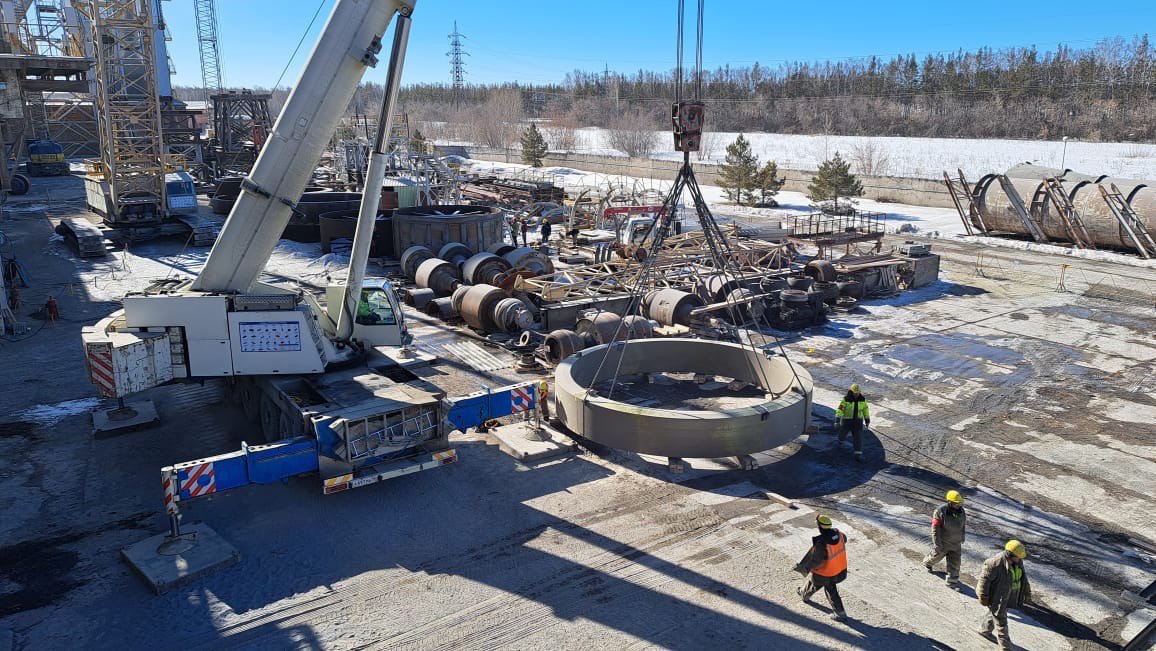

2.  Соединение: из-за огромных размеров (диаметры 3-6 метров и более, ширина 0.5-1.2 м) бандажи почти всегда изготавливаются из двух или более сегментов, соединенных между собой при помощи сварки. Точность изготовления и сварка стыка критически важна. Также бандажи изготавливаются из цельнолитых или кованных отливок и поковок.

3.  Крепление к корпусу печи: бандаж не приваривается напрямую к корпусу печи! Используются специальные системы для компенсации разницы теплового расширения:

  Плавающие лапы (сегменты): бандаж крепится к корпусу через ряд массивных стальных лап (обычно 12-24 шт. по окружности), приваренных к корпусу. Между лапами и бандажом оставляется тепловой зазор. Фиксация осуществляется через направляющие шпонки, позволяющие бандажу расширяться относительно корпуса радиально, но предотвращающие его осевое смещение. Это самая распространенная и надежная система.

  Второй вариант крепления бандажей — это цельнолитые бандажи, повторяющие корпус печи, вварные бандажи ввариваются в корпус печи с сохранением внутреннего сечения, данные бандажи при восприятии тепловой нагрузки расширяются совместно с корпусом.

  4.  Поверхность катания: рабочая поверхность бандажа, контактирующая с опорными роликами, подвергается поверхностному упрочнению и чистовой обработке для создания прочной поверхности способной выдерживать высокие нагрузки в экстремальных условиях эксплуатации.

Материалы: сталь, литые и кованные стали.

Для бандажей используют специальные низколегированные конструкционные стали, обладающие:

·         Высокой прочностью и вязкостью при рабочих температурах (до 400°C).

·         Хорошей свариваемостью (для лап и корпуса).

·         Устойчивостью к ползучести и отпускной хрупкости.

·         Жаростойкостью (устойчивостью к окалинообразованию).

Распространенные марки: 35ХМ, 35ХМФА, 35ХГСА, 38ХН3МФА (Россия), 42CrMo4, 34CrNiMo6 (Европа), 4140, 4340 (США) с обязательной термообработкой (нормализация, закалка + высокий отпуск).

Системы охлаждения: спасение от жара

Для предотвращения перегрева бандажа и лап (особенно критично для лап, приваренных к корпусу) применяют принудительное воздушное охлаждение:

  Воздуходувки (вентиляторы): устанавливаются стационарно напротив каждого бандажа и лап, создавая направленный поток воздуха.

  Воздуховоды: подают охлаждающий воздух точно в зоны максимального нагрева.

  Контроль температуры: обязателен постоянный мониторинг температуры бандажа и лап с помощью термопар или пирометров. Перегрев – сигнал к аварийной остановке печи.
