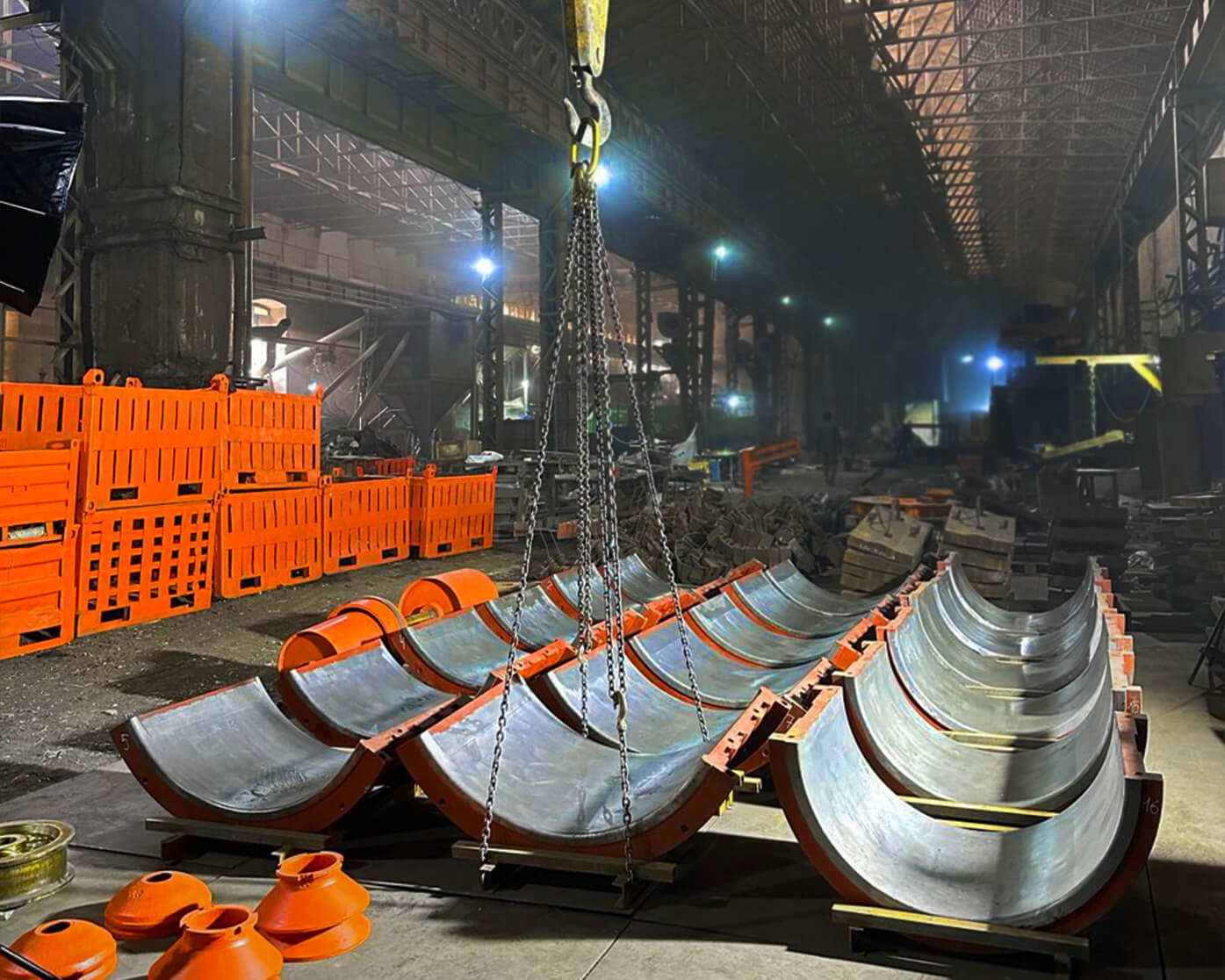

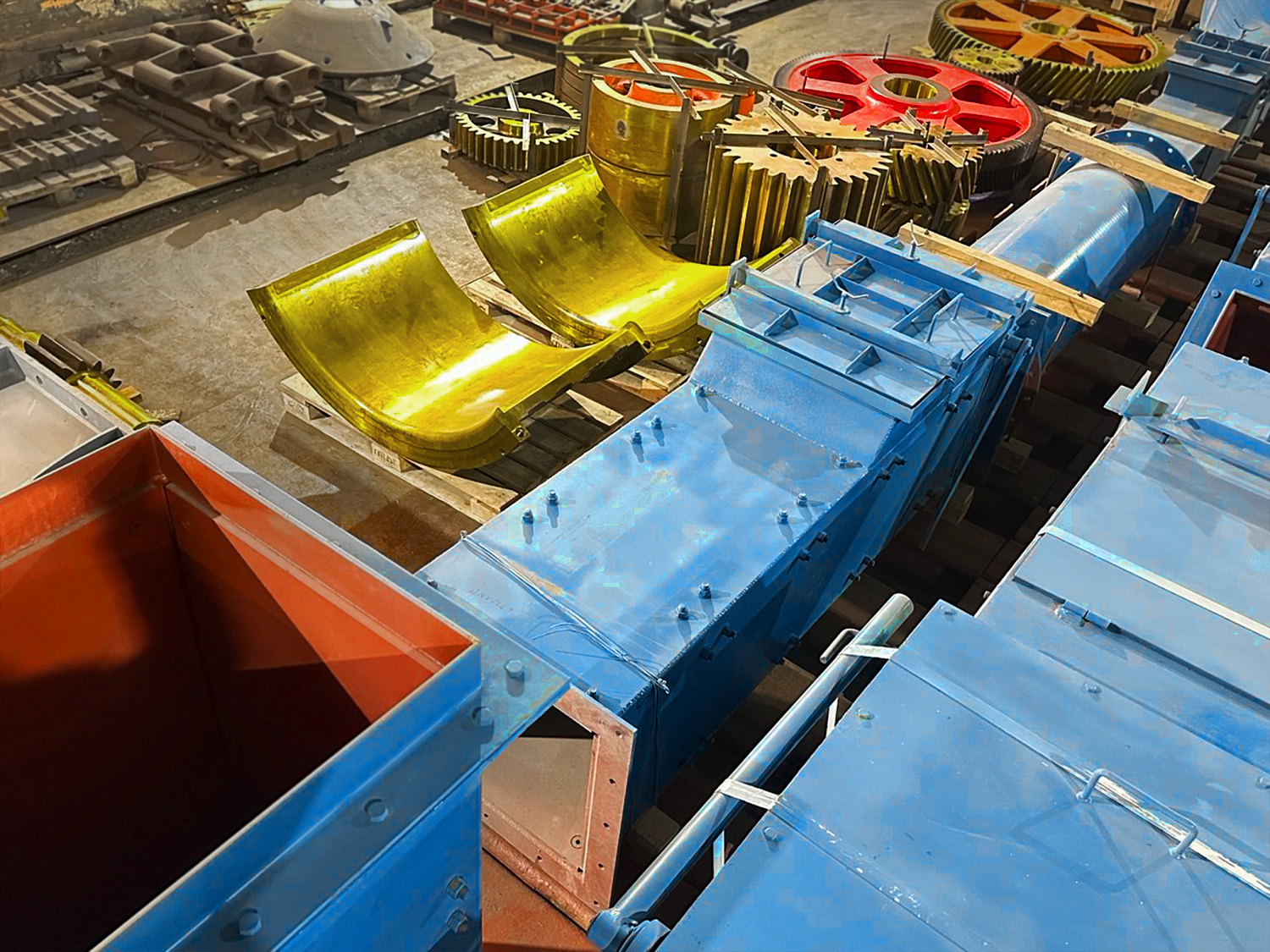

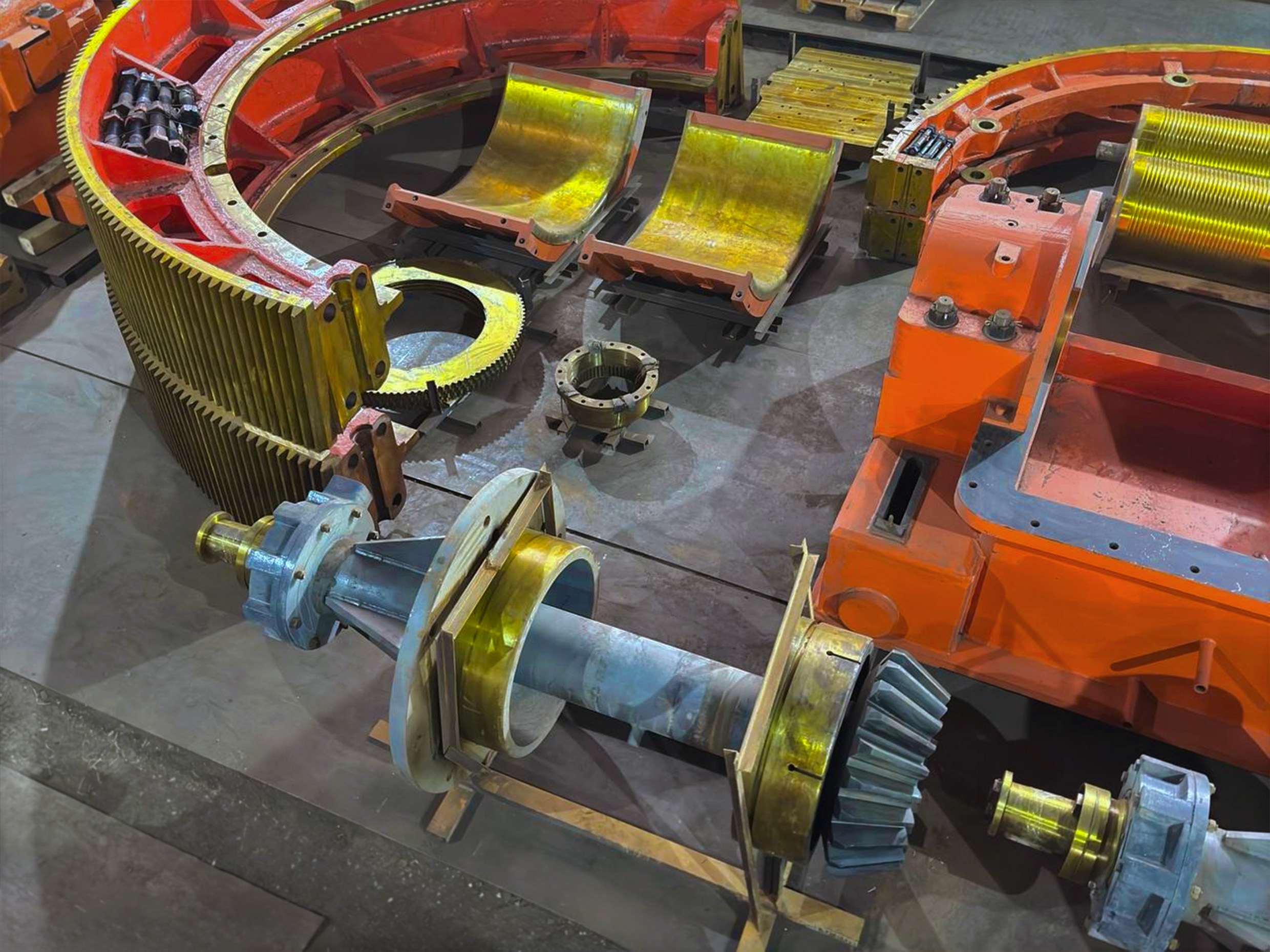

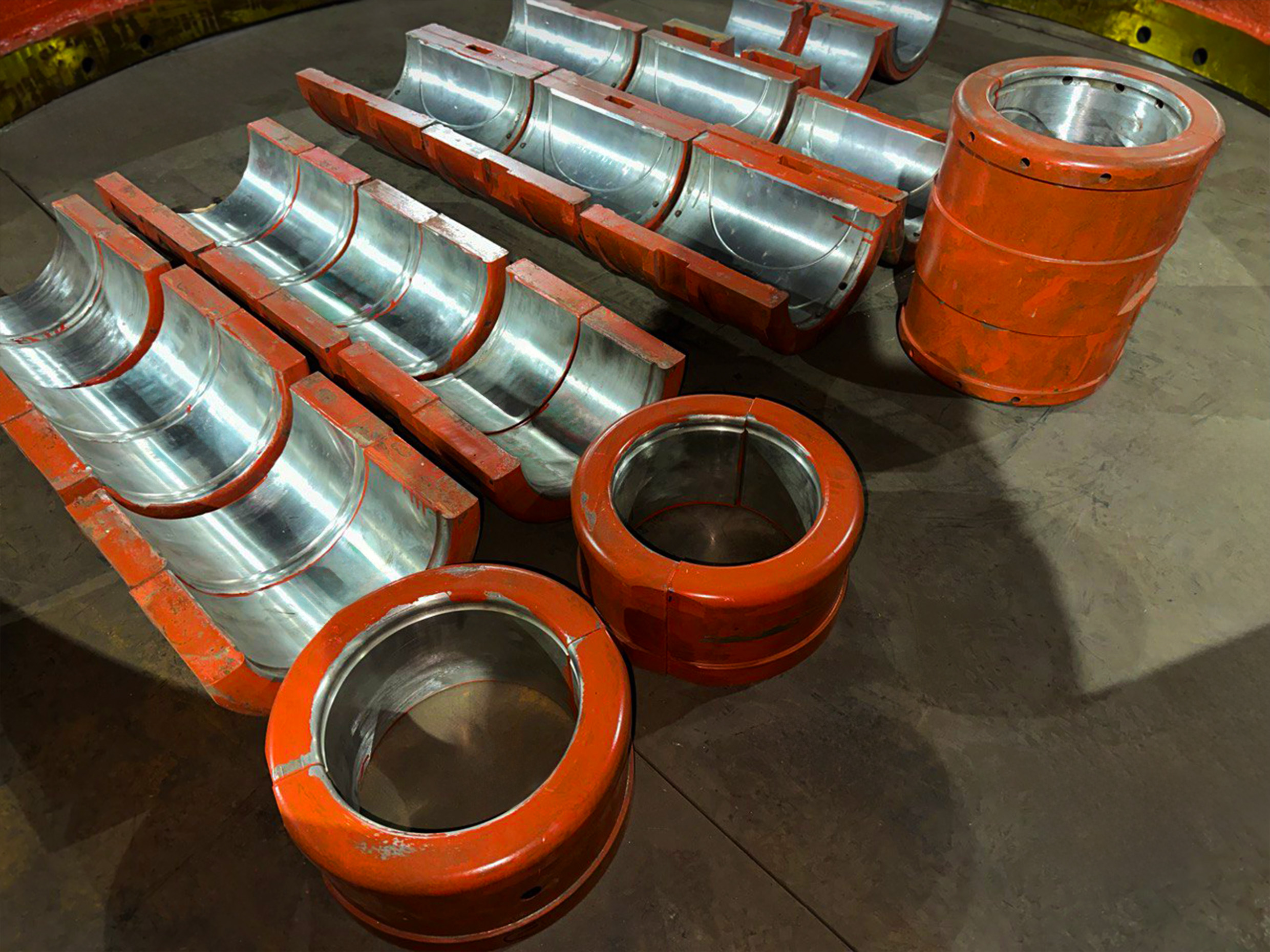

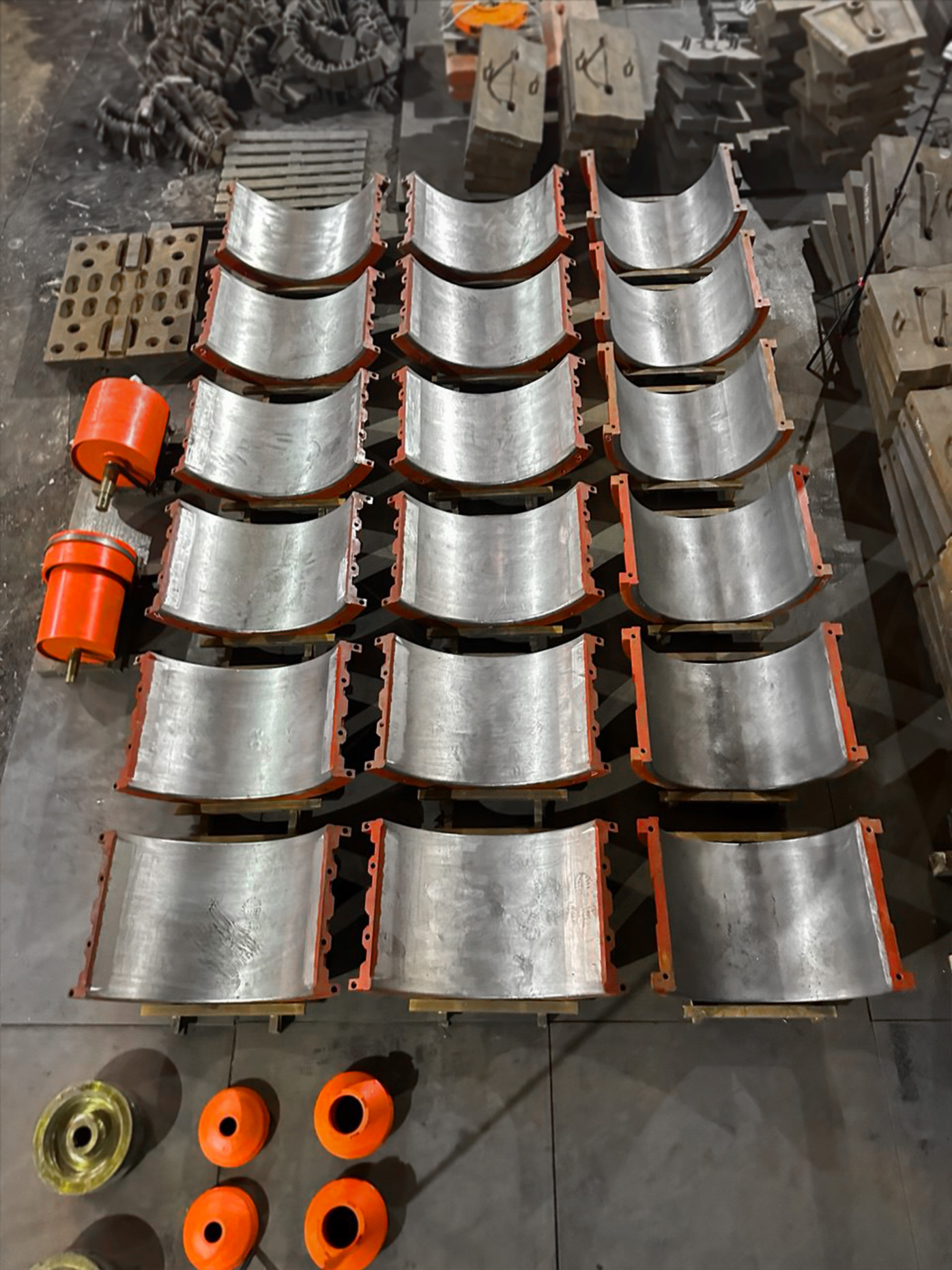

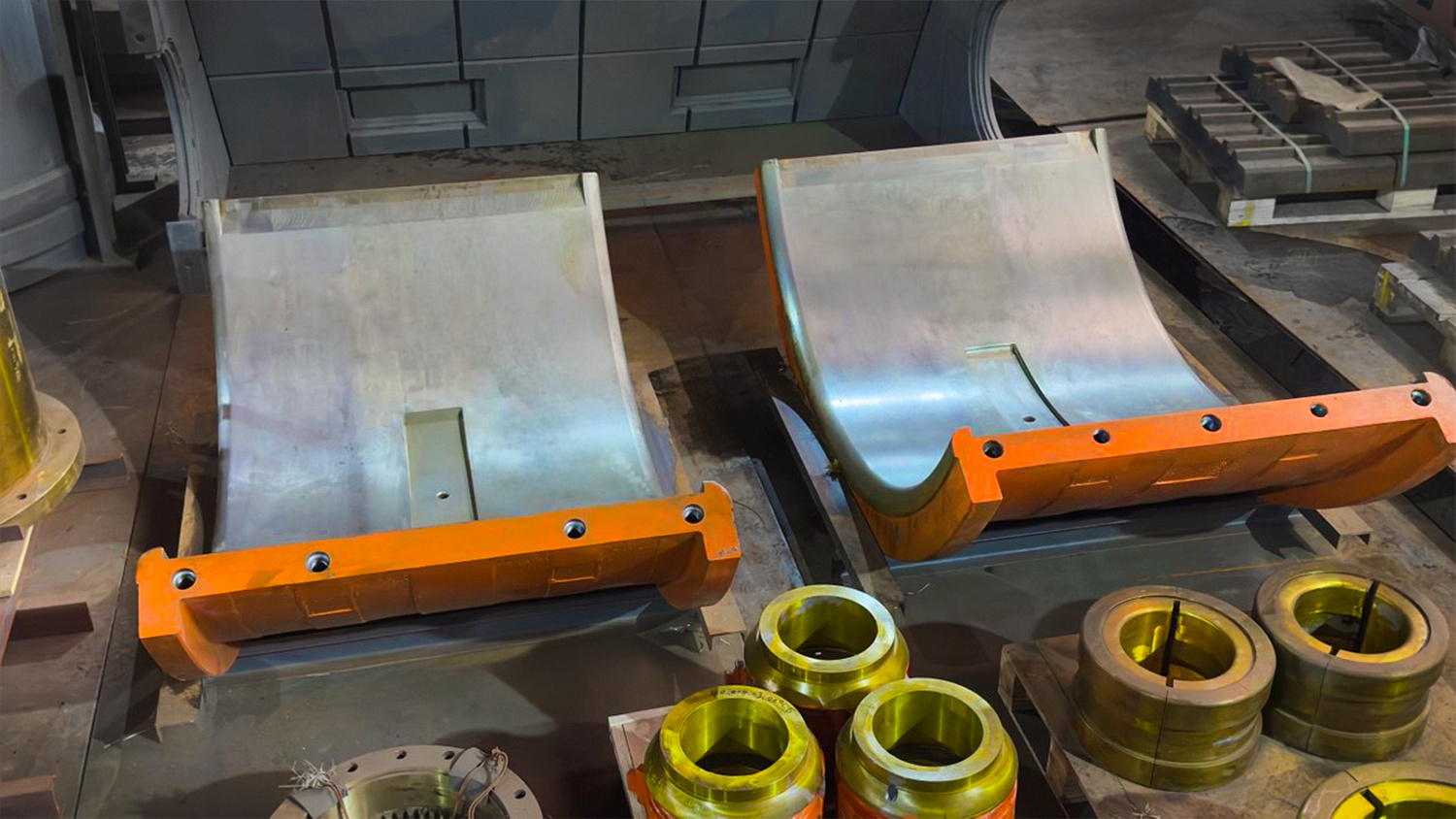

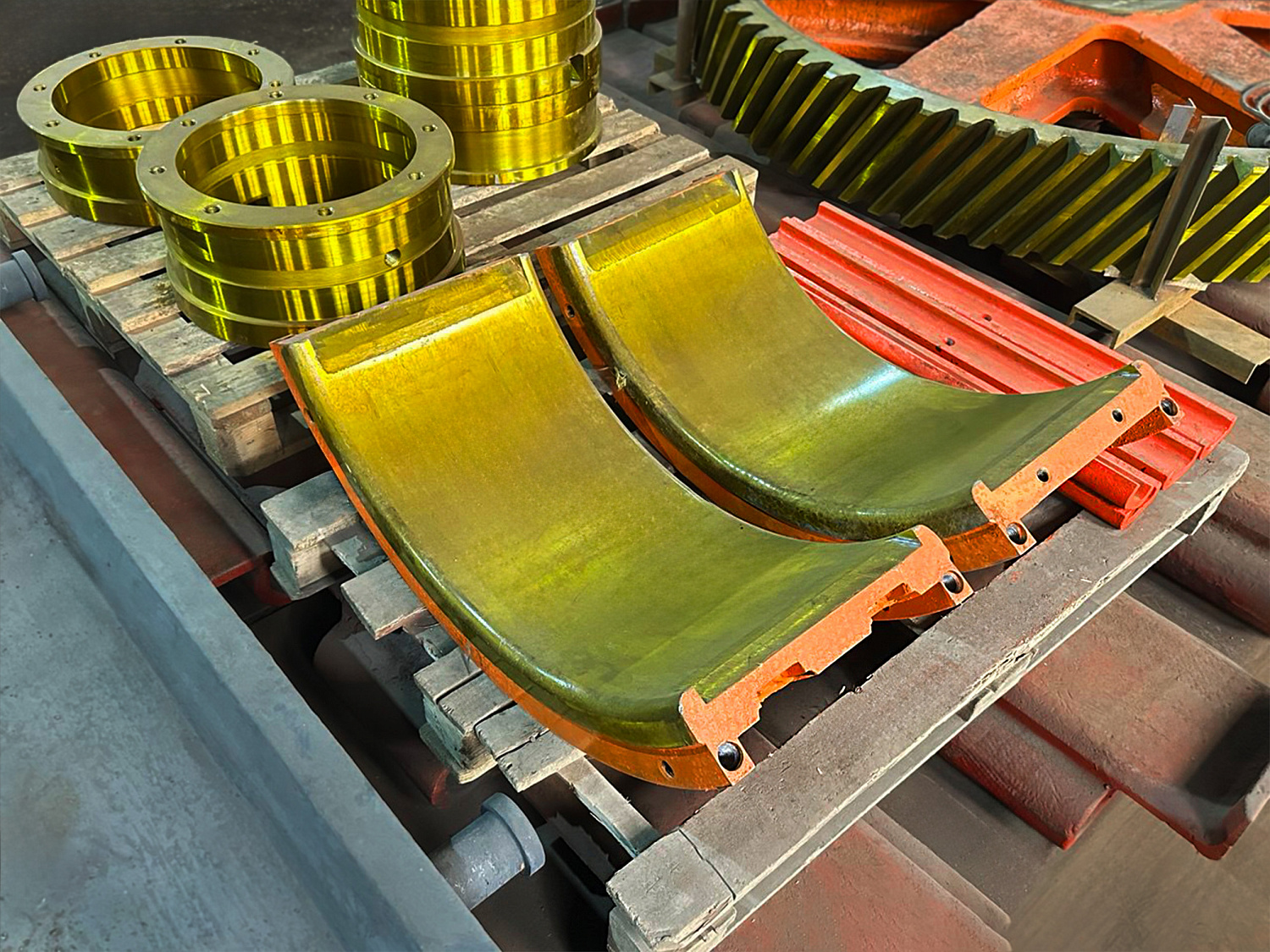

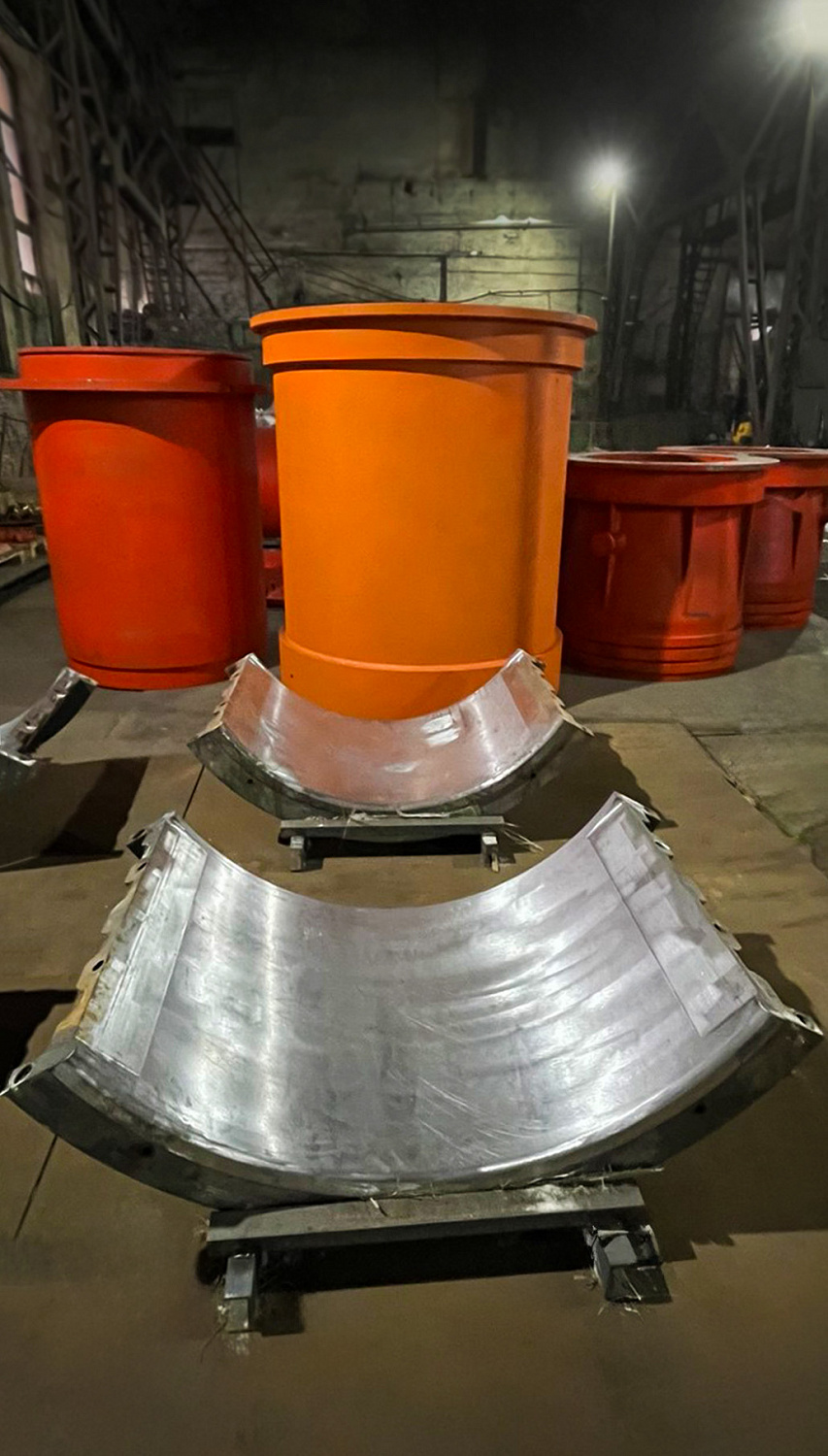

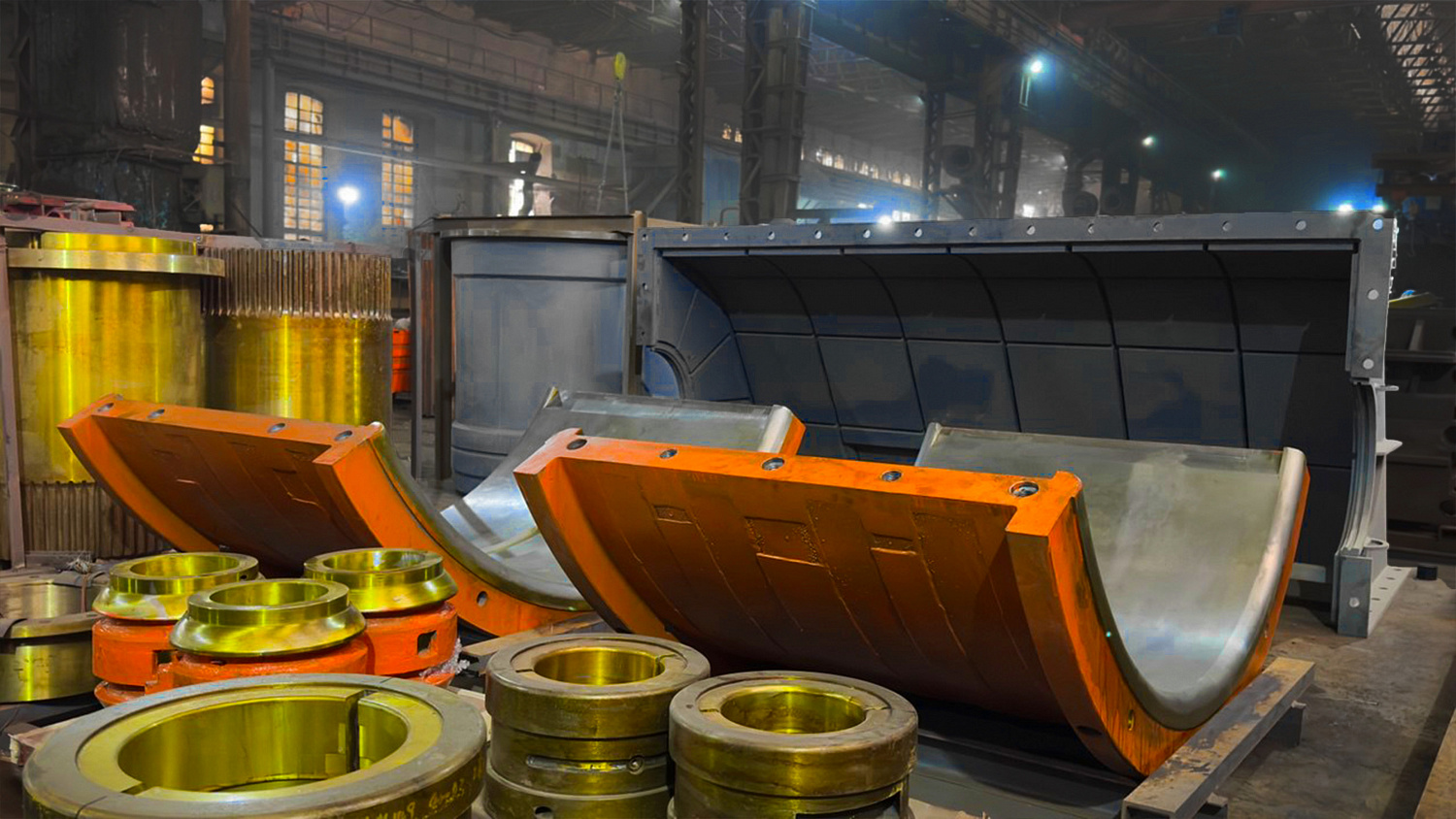

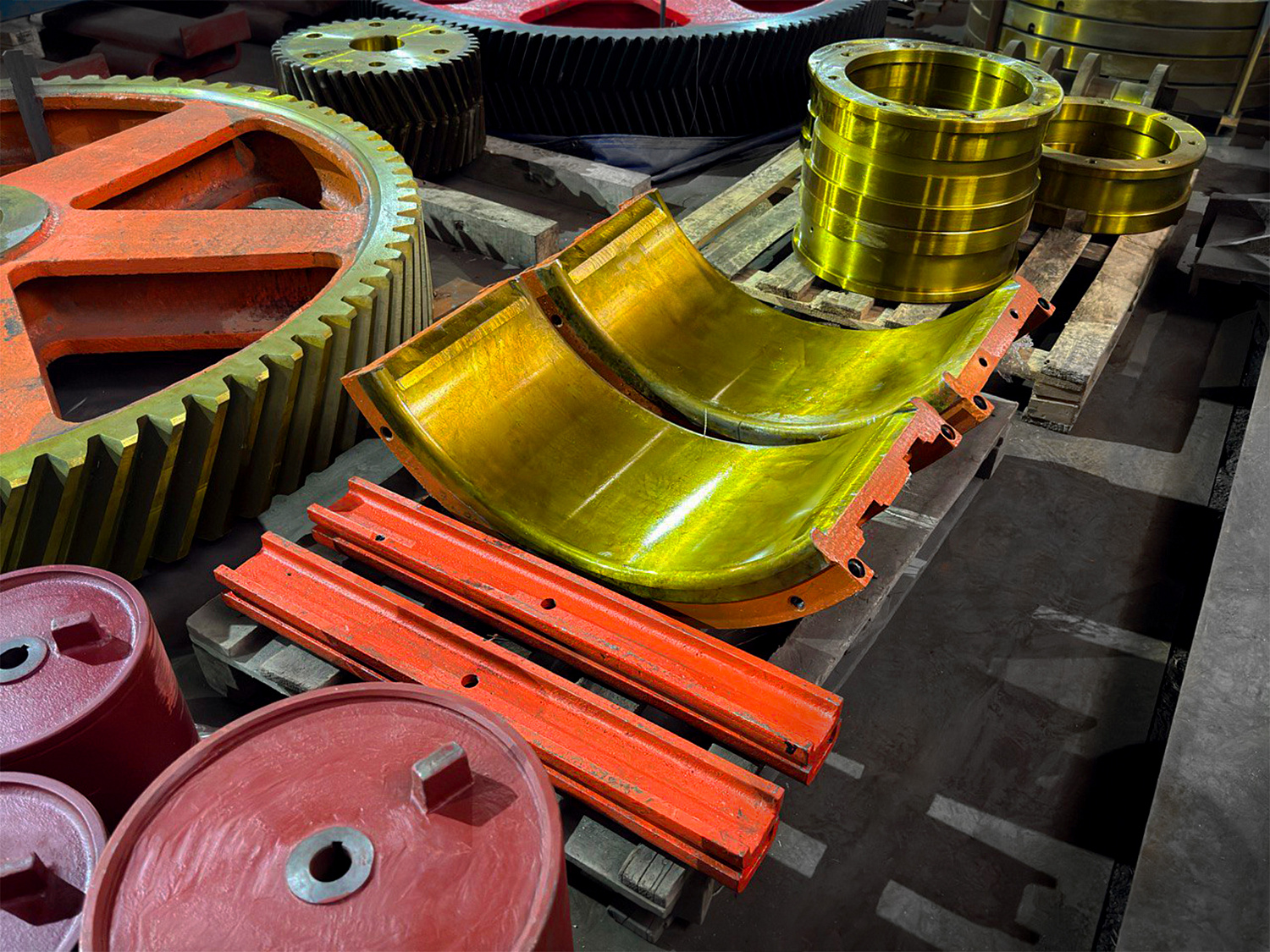

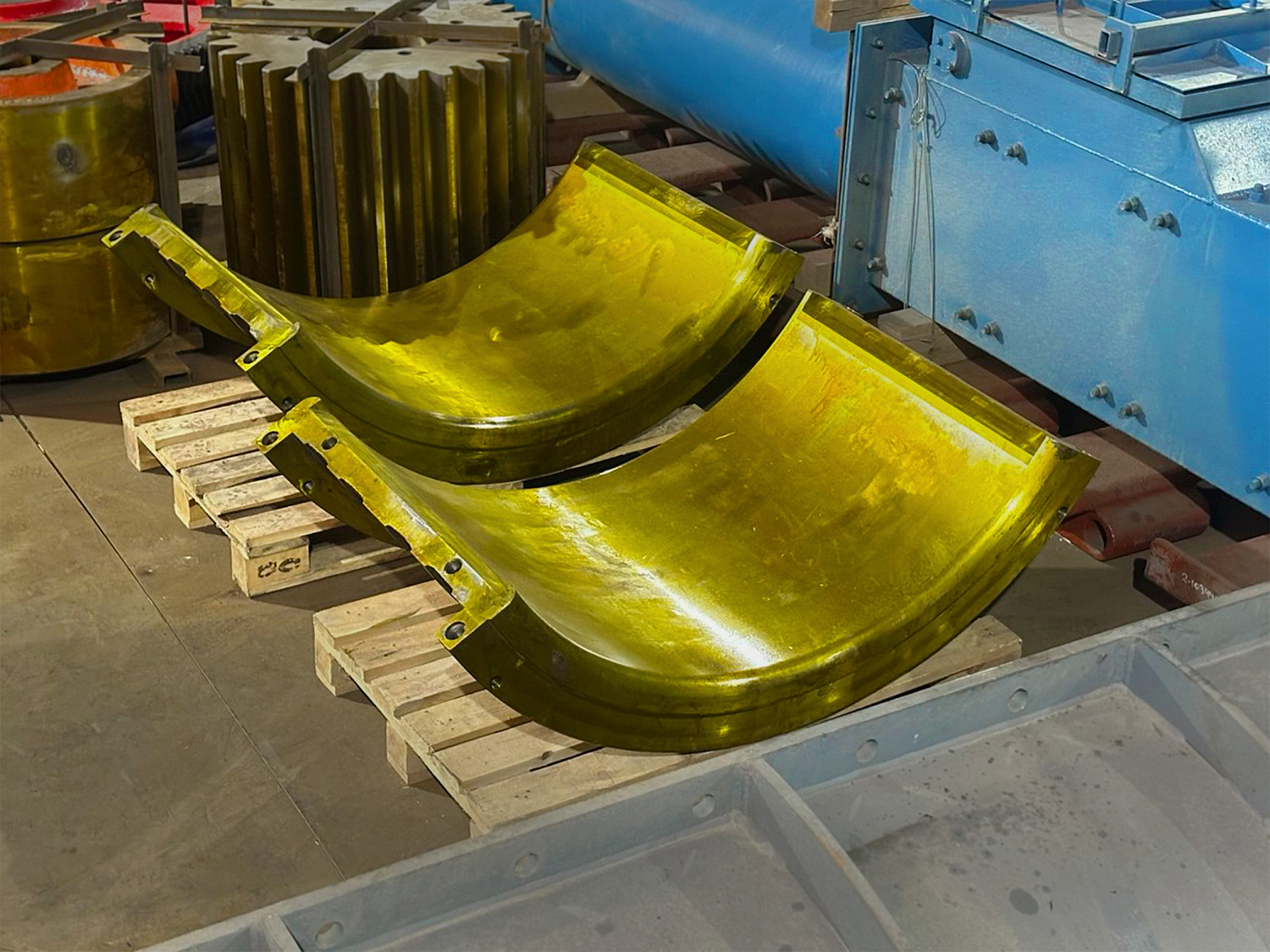

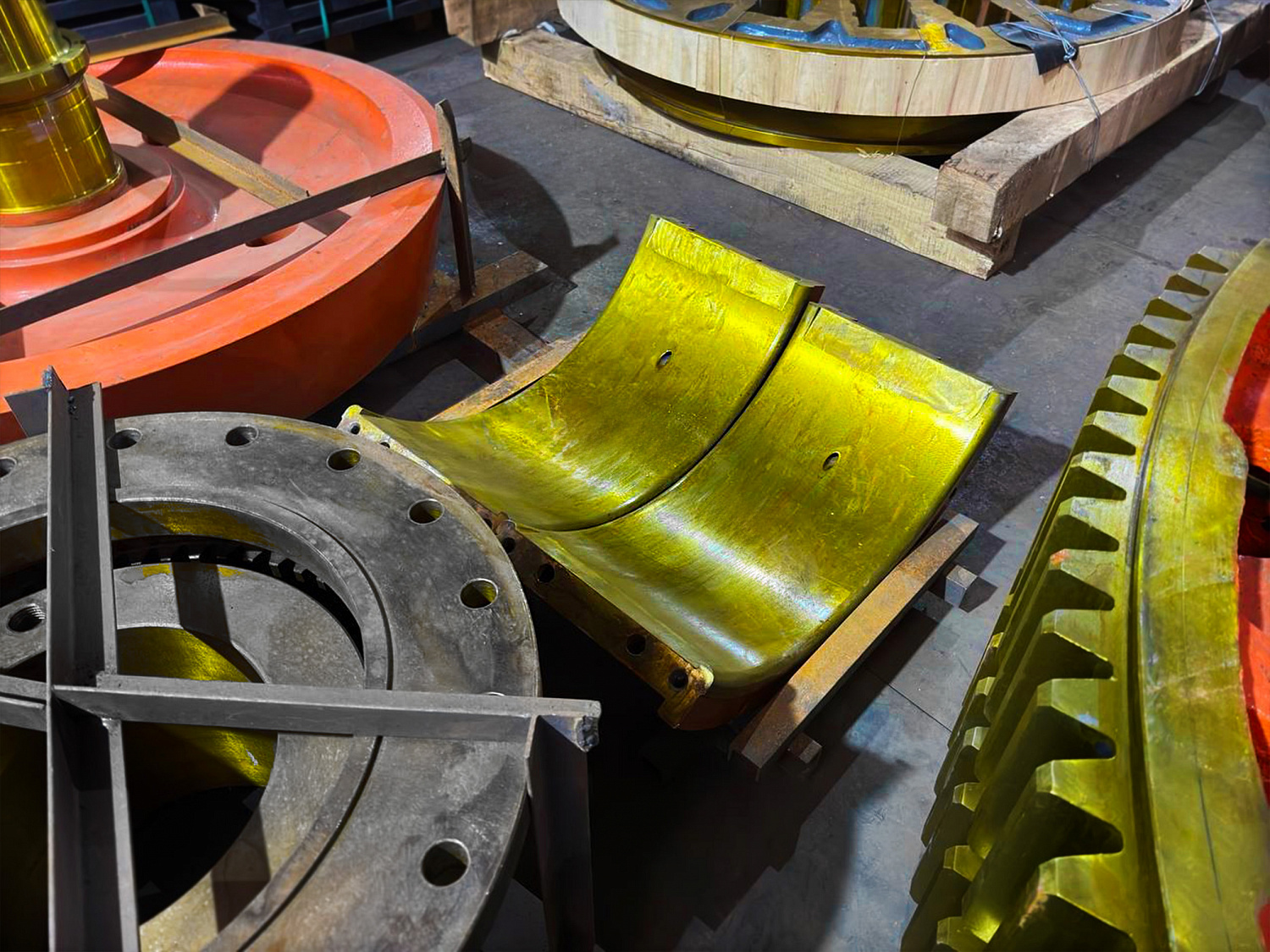

Вкладыши с баббитом

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, сварку и термообработку, контроль изготовления на всех этапах с предоставлением актов и паспортов. Строгий контроль химического состава баббитовой заливки.

Баббит – это не один конкретный материал, а класс антифрикционных сплавов на основе олова или свинца, названный в честь американского изобретателя Исаака Баббитта (Isaac Babbitt), запатентовавшего первый такой сплав в 1839 году. Ключевая особенность баббитов – их неоднородная структура:

1.  Мягкая основа: олово или свинец образуют пластичную матрицу.

2.  Твердые включения: в эту матрицу введены мелкодисперсные частицы более твердых металлов – чаще всего сурьмы (Sb) и меди (Cu). Иногда добавляются мышьяк (As), кадмий (Cd), теллур (Te) для улучшения определенных свойств.

Основные типы баббитов:

1.  Оловянные (Sn-баббиты): наиболее распространены (например, Б83, Б88). Содержат >80% Sn, сурьму (Sb) и медь (Cu). Обладают наилучшими антифрикционными свойствами, высокой коррозионной стойкостью, хорошей теплопроводностью, но дороже свинцовых.

2.  Свинцовые (Pb-баббиты): содержат >70% Pb, сурьму (Sb), олово (Sn) и иногда мышьяк (As) или теллур (Te) (например, Б16, БС6). Дешевле оловянных, но уступают им по антифрикционным свойствам, коррозионной стойкости и теплопроводности. Чувствительны к вибрациям.

Как устроен и работает вкладыш с баббитом?

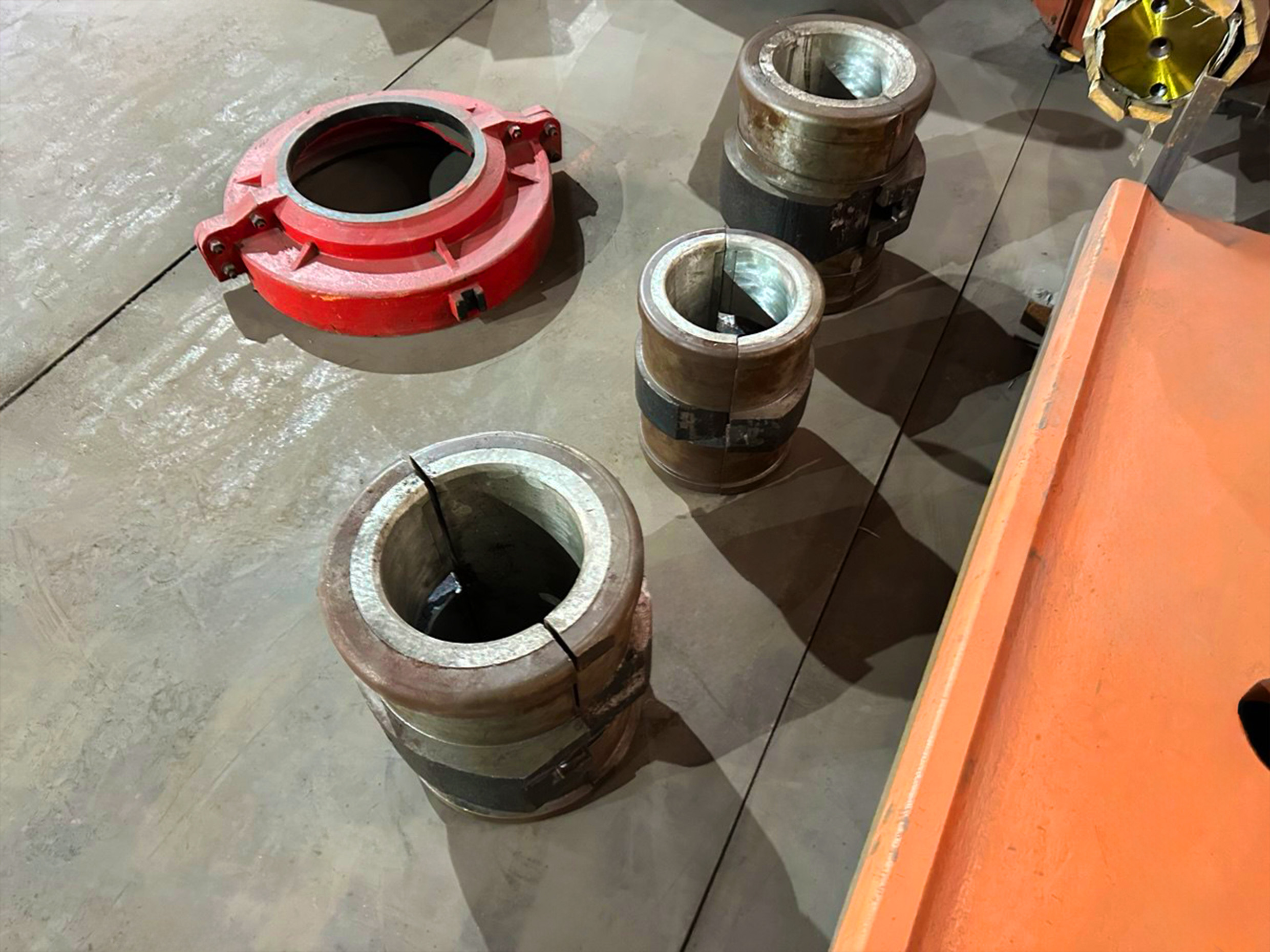

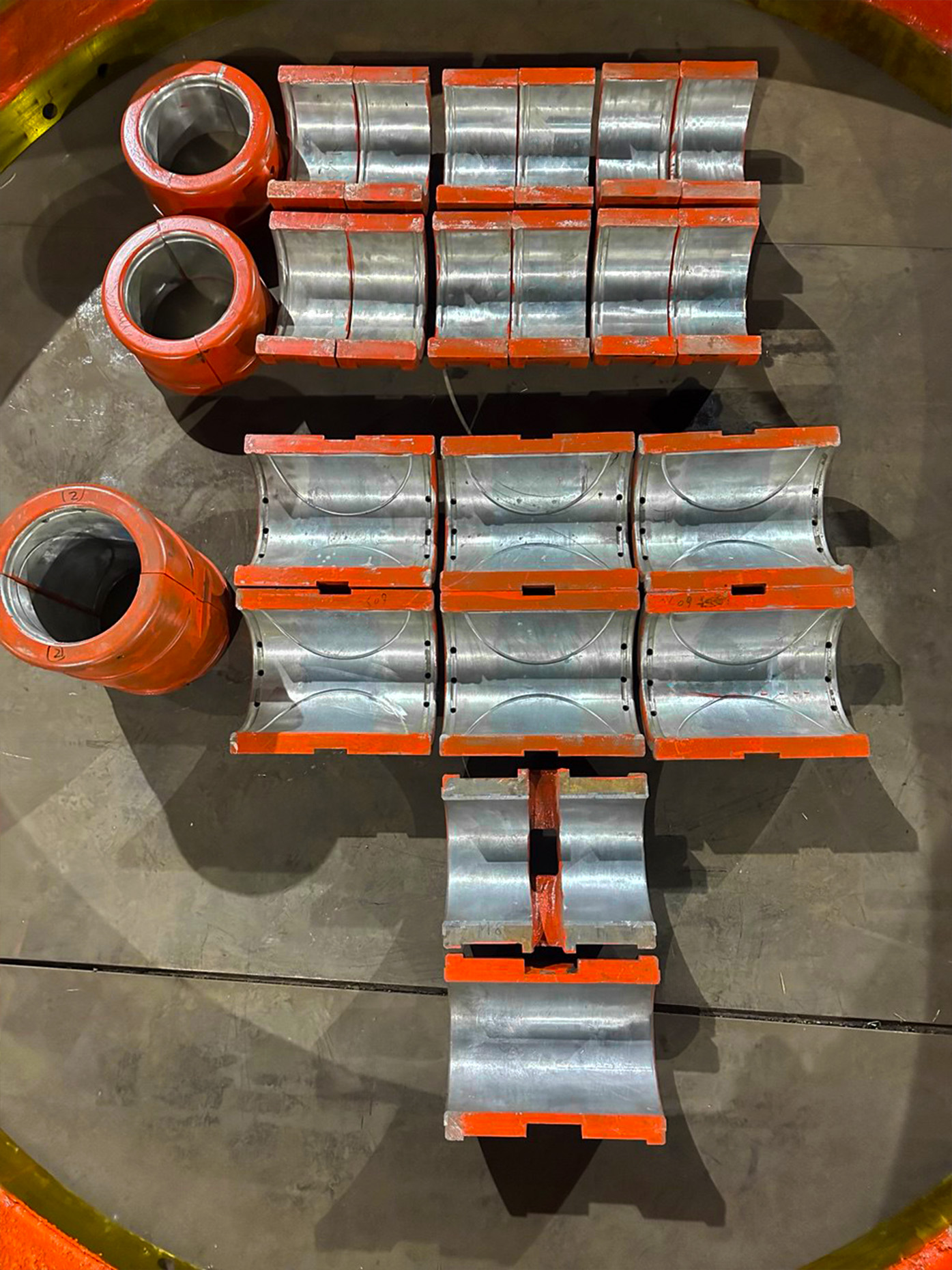

1.  Основа: вкладыш представляет собой стальную (реже бронзовую или чугунную) втулку или колпачок (для разъемных подшипников). Эта основа обеспечивает механическую прочность, жесткость и точную геометрию.

2.  Промежуточный слой (часто): для улучшения сцепления баббита со сталью и предотвращения его отслаивания при термоциклировании может наноситься тонкий подслой (например, из чистого олова или никеля).

3.  Рабочий слой: на основу (или подслой) методом центробежной заливки или статической заливки в форму наносится слой баббита толщиной от долей миллиметра до нескольких миллиметров. Именно этот слой работает в паре трения с валом (шейкой вала).

Принцип работы (почему баббит так хорош для вкладышей):

1.  Прирабатываемость: мягкая матрица баббита легко прирабатывается к микронеровностям шейки вала, обеспечивая большую фактическую площадь контакта и равномерное распределение нагрузки.

2.  Встраиваемость: мягкая основа способна встраивать в себя мелкие твердые частицы (абразив, продукты износа), попавшие в масло, предотвращая царапание вала.

3.  Антифрикционные свойства: баббит обладает очень низким коэффициентом трения в паре со сталью при наличии масляной смазки.

4.  Ударопоглощение: мягкий слой хорошо гасит вибрации и ударные нагрузки, защищая вал и корпус подшипника.

5.  Аварийная стойкость (запас надежности): это ключевое преимущество! При аварийном прекращении подачи масла или кратковременной перегрузке баббитовый слой жертвует собой:

 Твердые включения поддерживают вал, не давая ему "провалиться" мгновенно.

 Мягкая матрица плавится и действует как временная смазка, предотвращая мгновенное заклинивание и катастрофическое повреждение дорогостоящего вала. Это дает драгоценные секунды или минуты для остановки агрегата до полного разрушения подшипника.

6.  Коррозионная стойкость (особенно Sn-баббитов): устойчивы к окислению и воздействию некоторых агрессивных сред в масле.

Преимущества вкладышей с бабитом:

  Выдающиеся антифрикционные свойства при наличии смазки.

  Отличная прирабатываемость и встраиваемость.

  Высокая аварийная стойкость – способность работать без смазки короткое время без заклинивания.

  Хорошее гашение вибраций.

  Относительная простота ремонта (перезаливка) по сравнению с заменой цельного подшипника.

  Длительный срок службы при правильной эксплуатации и смазке.

  Проверенность временем и огромный опыт применения.

Где применяются вкладыши с бабитом?

Несмотря на конкуренцию со стороны современных материалов, баббитовые вкладыши незаменимы в следующих областях:

1.  Крупные тихоходные агрегаты: опоры валов турбин (паровых, гидравлических, газовых), мощных генераторов, больших центробежных насосов и компрессоров, где нагрузки высоки, но скорости не экстремальны, а надежность критична.

2.  Судовые двигатели и механизмы: особенно в главных двигателях и опорах гребных валов, где важна аварийная стойкость.

3.  Станочное оборудование: опоры шпинделей и валов в некоторых типах металлорежущих станков.

4.  Электродвигатели большой мощности.

5.  Опоры различных мельниц и печей, а также опоры валов различных редукторов и приводов.

6.  Историческая и реставрационная техника: для сохранения аутентичности.

Современное положение:

Хотя в высокооборотистых двигателях внутреннего сгорания и высоконагруженных редукторах баббит в значительной степени вытеснен более прочными триметаллическими вкладышами (сталь-бронза/медь-свинец-антифрикционное покрытие) и алюминиевыми сплавами, вкладыши с бабитом остаются "золотым стандартом" для крупных, ответственных, часто тихоходных агрегатов, где их уникальное сочетание антифрикционных свойств и, главное, непревзойденной аварийной стойкости, обеспечивает надежность, которую трудно достичь другими средствами.
