Шестерни

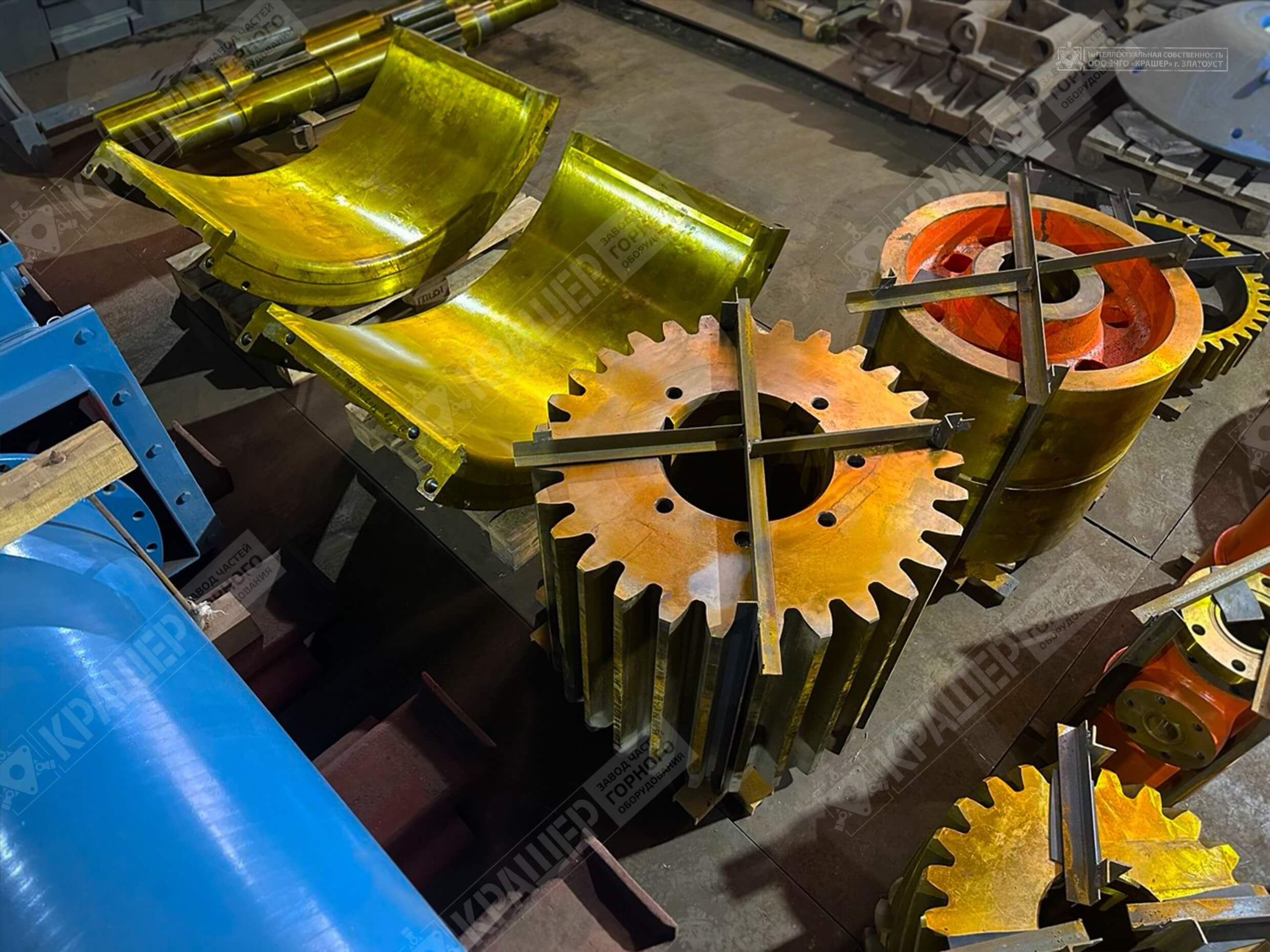

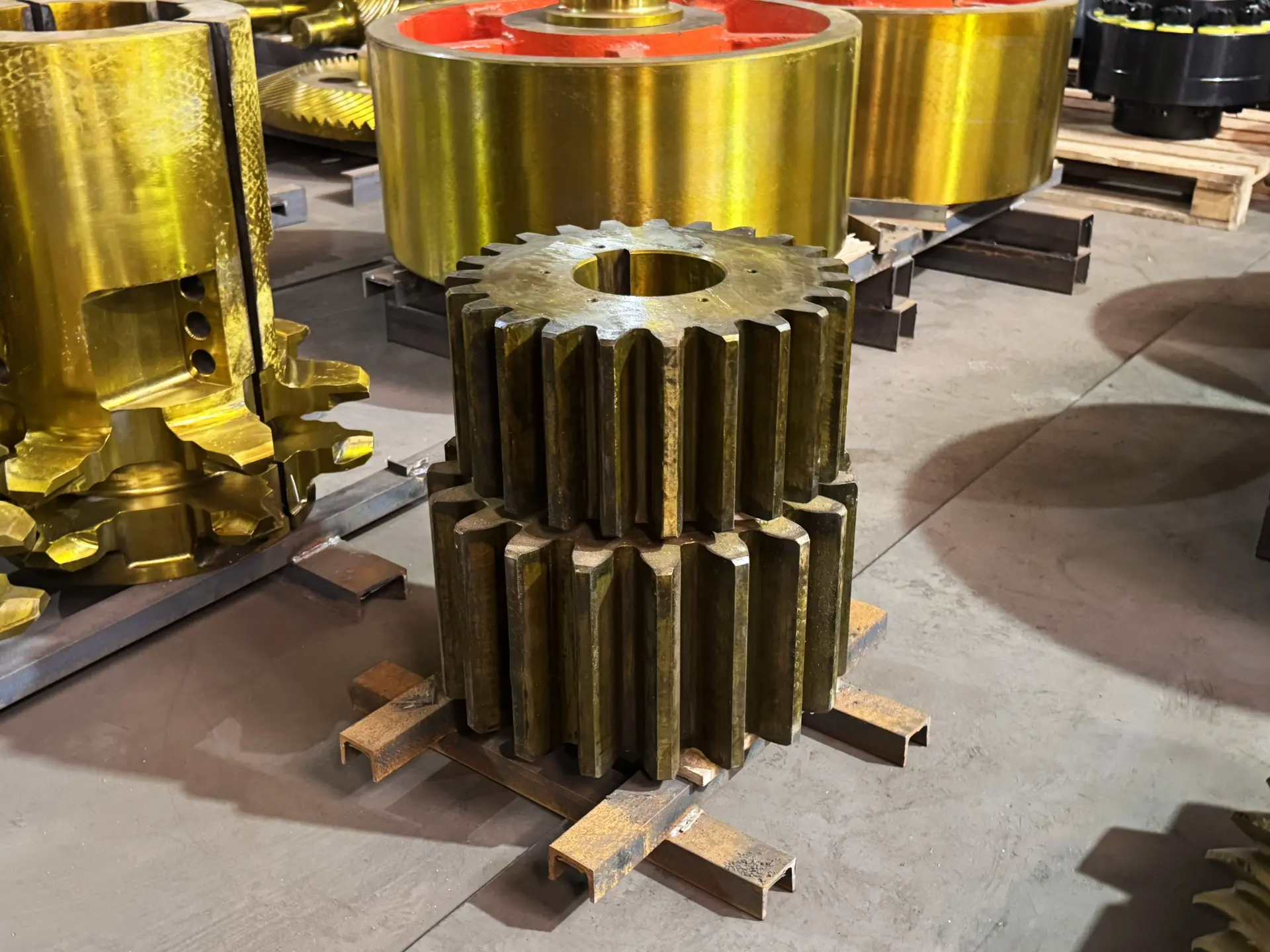

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, зубонарезку, шлифовку и термообработку.

Шестерня (gear) – это колесо с зубьями, расположенными по его окружности. Ключевая особенность – зубья специального профиля (чаще всего эвольвентного), которые предназначены для надежного зацепления с зубьями другой шестерни, или зубчатой рейки. Это зацепление позволяет:

1.  Передавать вращательное движение от одного вала к другому.

2.  Изменять скорость вращения: ведущая шестерня (которая получает движение) и ведомая (которая его передает дальше) могут иметь разное количество зубьев, что прямо влияет на соотношение их скоростей (передаточное отношение).

3.  Изменять крутящий момент: уменьшая скорость, шестерни увеличивают крутящий момент на выходе, и наоборот. Это принцип рычага в действии.

4.  Менять направление вращения.

5.  Преобразовывать вращательное движение в поступательное (при зацеплении с зубчатой рейкой) и наоборот.

Основные типы шестерен (классификация по форме и расположению осей):

1.  Цилиндрические прямозубые (Spur Gears):

Форма: зубья прямые и параллельны оси вращения. Самая простая и распространенная форма.

Оси валов: параллельные.

Плюсы: простота изготовления, высокий КПД, надежность, не создают осевых нагрузок.

Минусы: шумные при высоких скоростях (из-за ударного входа зубьев в зацепление), не допускают ошибок монтажа.

Применение: коробки передач, редукторы общего назначения, механизмы, где шум не критичен.

2.  Цилиндрические косозубые (Helical Gears):

Форма: зубья нарезаны под углом к оси вращения (по винтовой линии).

Оси валов: параллельные.

Более плавная и тихая работа, способны передавать большие нагрузки при тех же габаритах, чем прямозубые.

Применение: высокоскоростные редукторы, ответственные узлы машин.

 3.  Конические (Bevel Gears):

Форма: имеют коническую форму. Зубья расположены на усеченном конусе.

Оси валов: пересекаются (обычно под прямым углом, но не обязательно).

Назначение: передача движения между валами с пересекающимися осями.

Подтипы:

Прямозубые конические: простые, но шумные.

Косозубые/криволинейные (Spiral Bevel): плавнее и тише, прочнее.

С круговым зубом (Hypoid) (Гипоидная передача): оси не пересекаются, а скрещиваются. Позволяет опустить ведущую ось ниже ведомой (важно в автомобильных ведущих мостах), очень плавная работа, высокая нагрузочная способность, но сложны в изготовлении и требуют специальных масел.

4.  Червячные пары (Worm Gears):

Состав: червяк (винт с резьбой специального профиля) и червячное колесо (шестерня с зубьями, вогнутыми по форме червяка).

Оси валов: скрещиваются (обычно под 90°).

Преимущество: огромное передаточное отношение в одной ступени, плавность, бесшумность, самоторможение (червяк легко вращает колесо, но колесо не может провернуть червяк из-за трения).

Применение: лебедки, подъемные механизмы, конвейеры, рулевые механизмы, где нужны большие передаточные отношения и самоторможение.

5.  Реечная передача (Rack and Pinion):

Состав: цилиндрическая шестерня (pinion) и зубчатая рейка (прямая планка с зубьями).

Назначение: преобразование вращательного движения шестерни в поступательное движение рейки (или наоборот).

Применение: станки (перемещение столов, суппортов), рулевое управление автомобилей, линейные приводы.

Области применения

Редукторы двигателей, приводы конвейеров, станки (металлорежущие, деревообрабатывающие), подъемные краны, прессы, насосы, упаковочное оборудование.

Турбины, генераторы, регулирующие механизмы.

Материалы и производство

Выбор материала критичен для долговечности и производительности:

Сталь (углеродистая, легированная, нержавеющая): наиболее распространенный материал. Термообработка (цементация, закалка, нитроцементация, азотирование и нормализация) повышает твердость и износостойкость поверхности зубьев при сохранении вязкой сердцевины.

Чугун: для менее ответственных, тихоходных передач.

Бронза/латунь: часто используется для червячных колес (из-за хороших антифрикционных свойств по отношению к стальному червяку) и в условиях коррозии.

Производство шестерен – высокотехнологичный процесс, включающий методы: зубофрезерование, зубострогание, зубодолбление, зубошлифование, зубохонингование, накатывание, литье (для пластмасс, чугуна), порошковая металлургия.

Преимущества шестеренчатых передач

Высокий КПД (особенно цилиндрических).

Компактность и высокая удельная мощность (передача больших мощностей в малом объеме).

Постоянство передаточного отношения (без проскальзывания).

Высокая надежность и долговечность при правильном расчете, изготовлении и смазке.

Широкий диапазон передаваемых мощностей (от долей ватта до десятков тысяч кВт) и скоростей.

Возможность реализации больших передаточных отношений.
