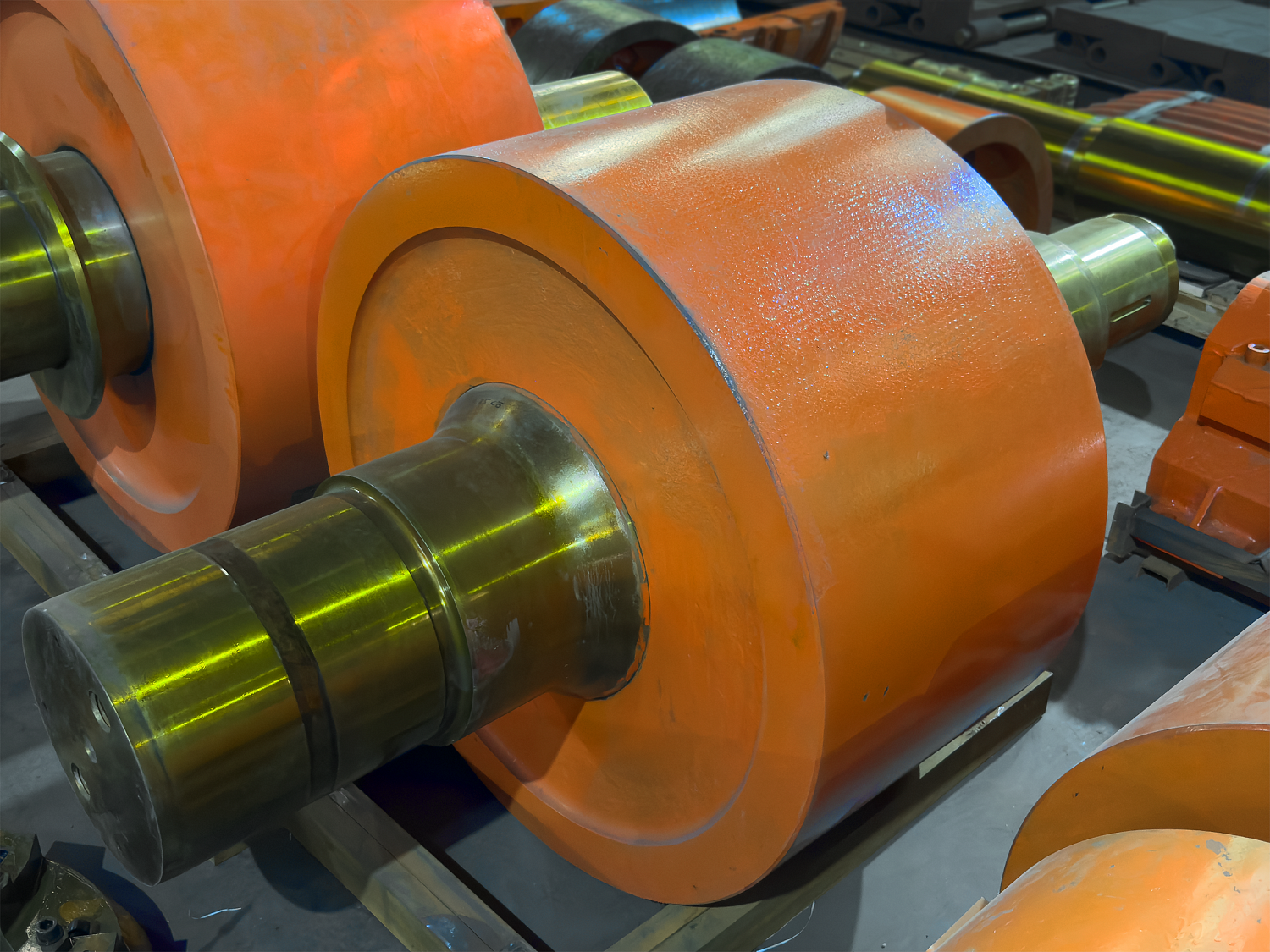

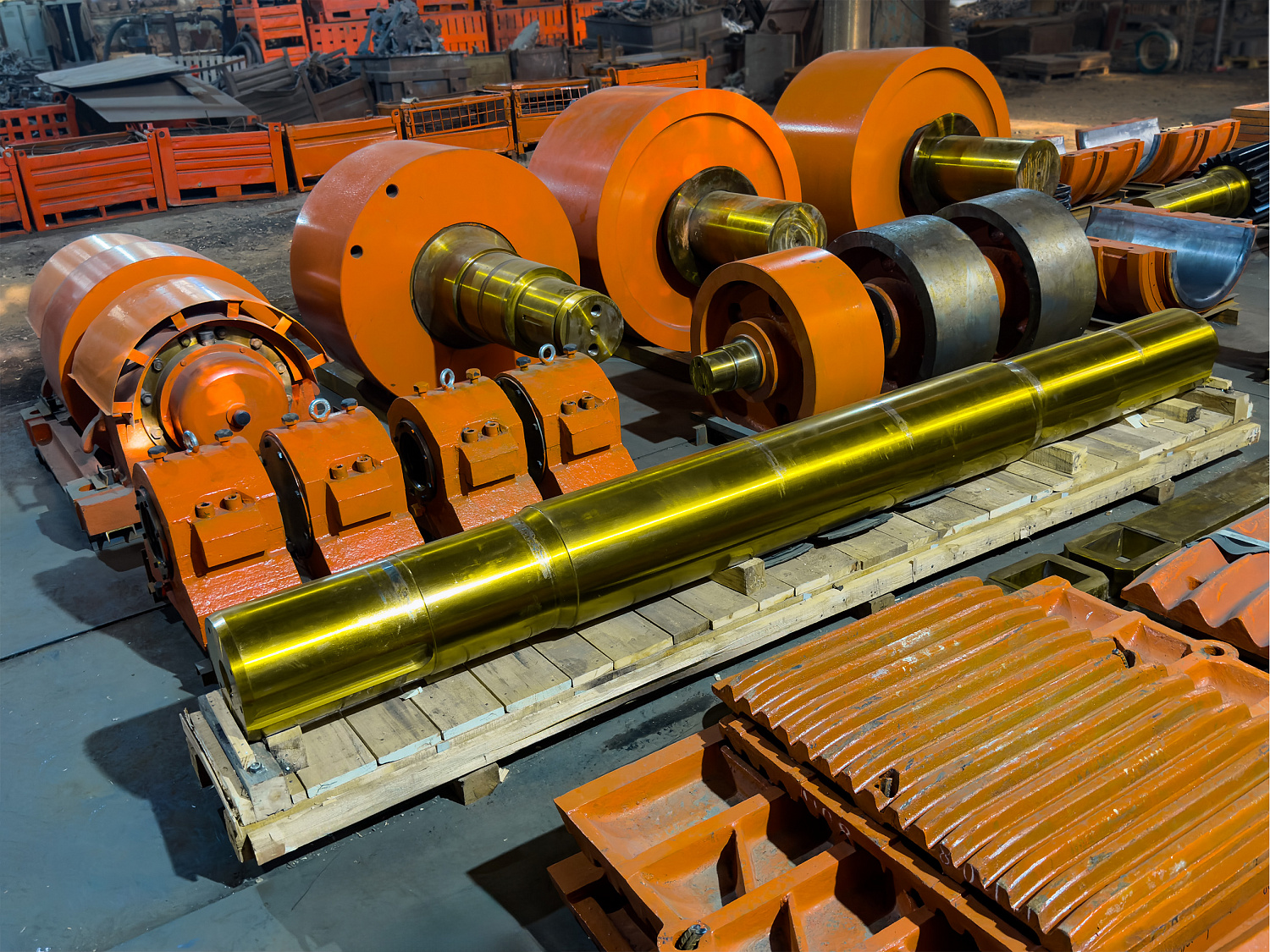

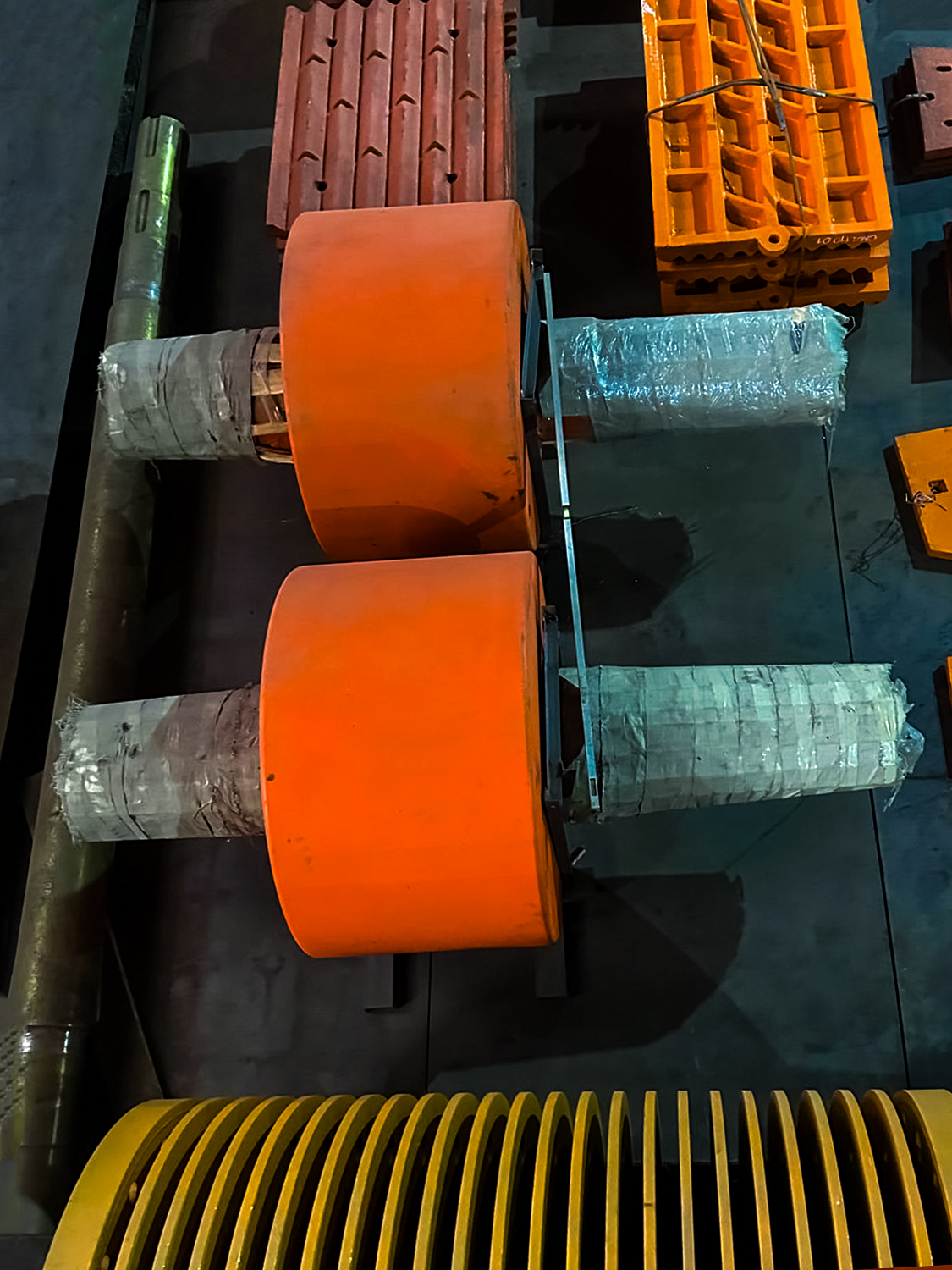

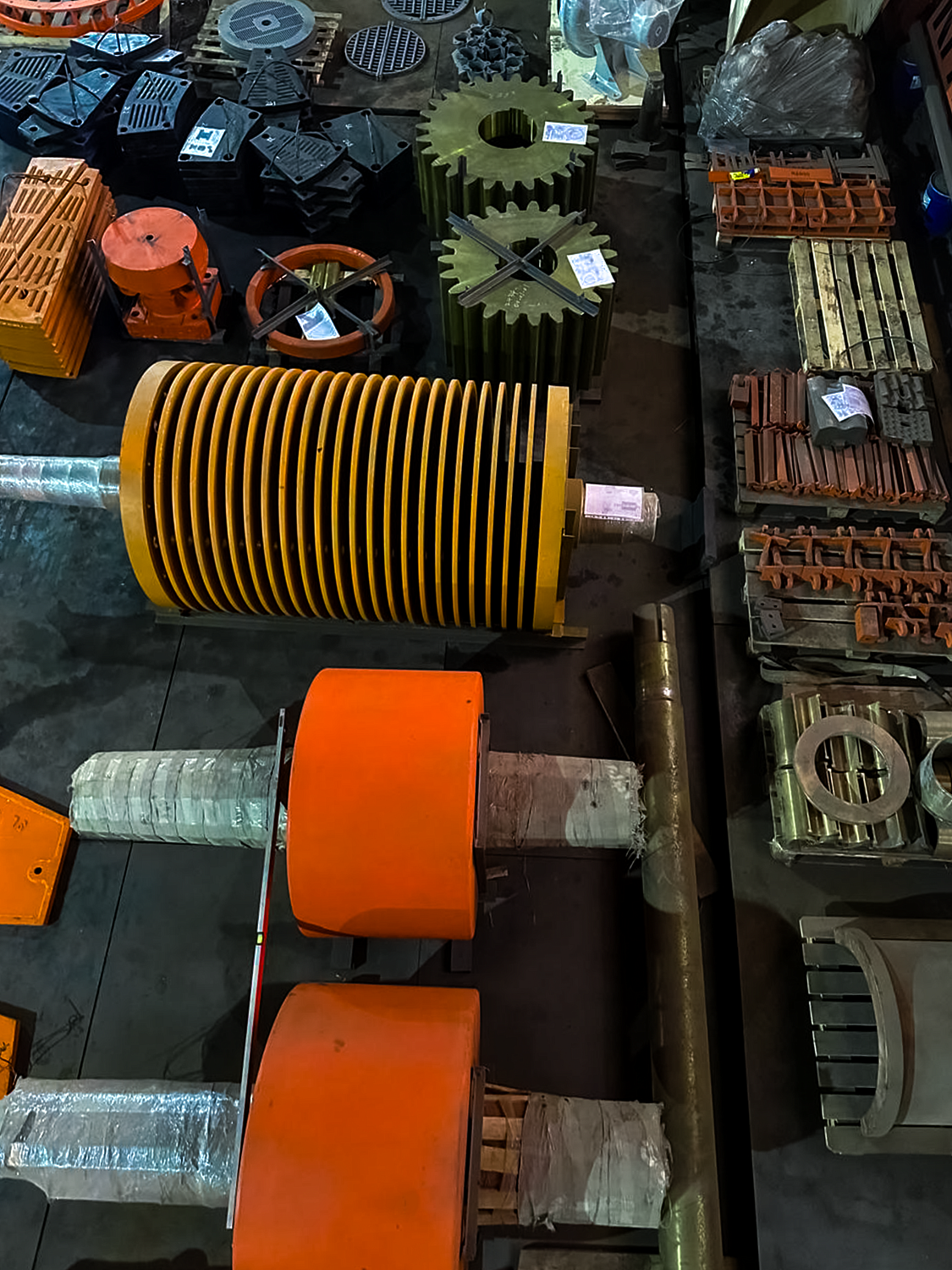

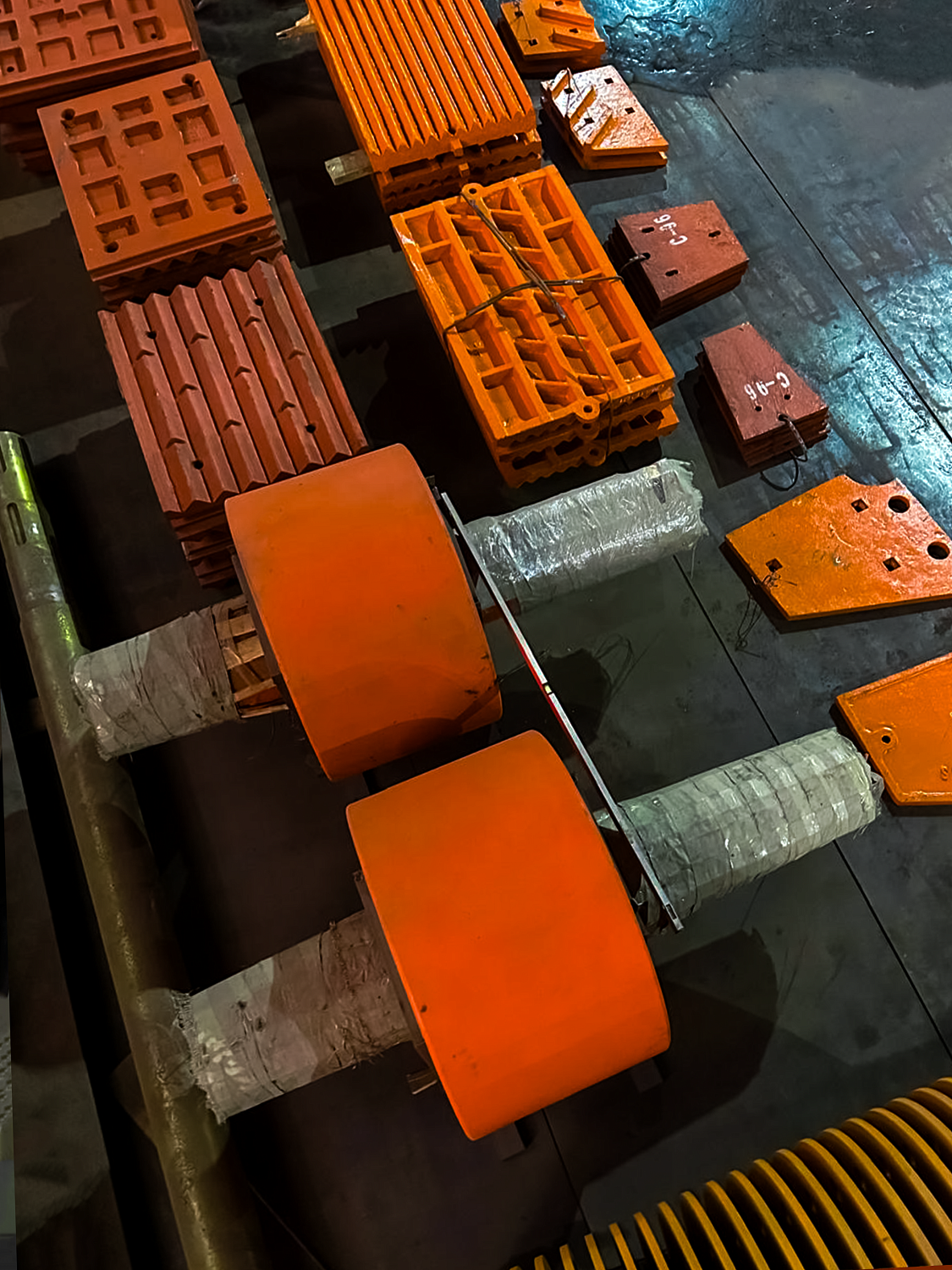

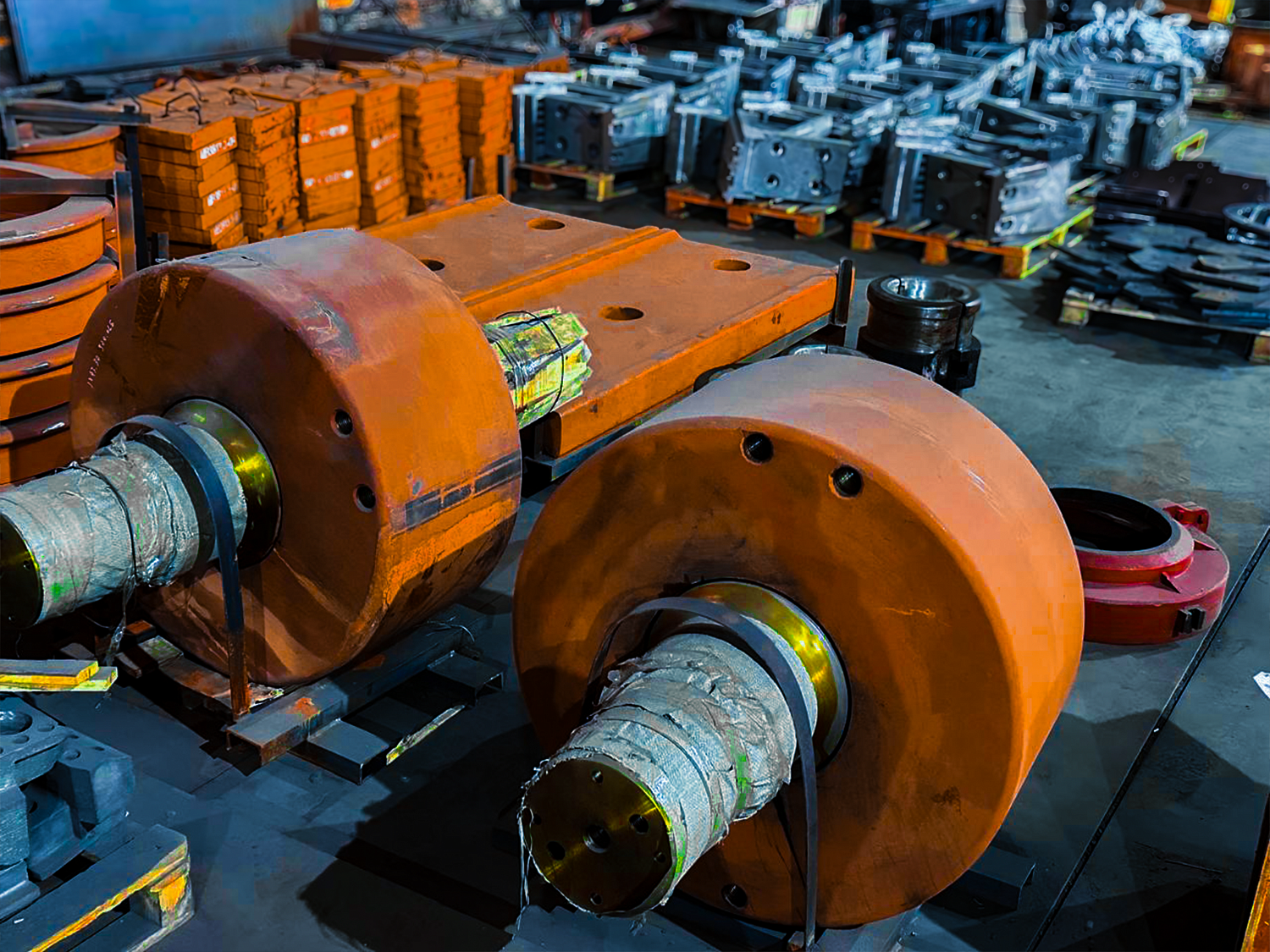

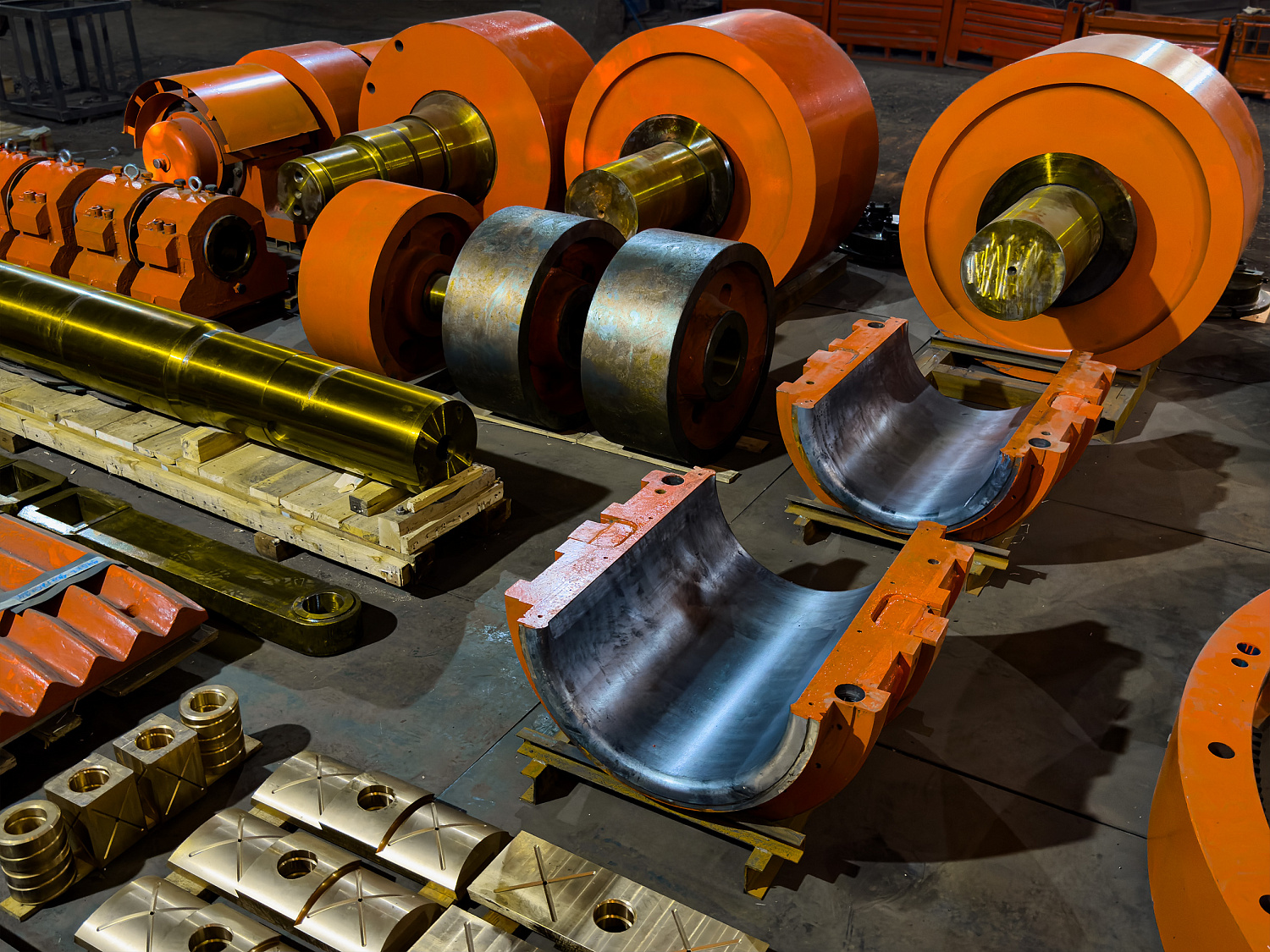

Ролики опорные

Наша продукция проходит полный цикл производства, включая: изготовление отливок или приобретение поковок, механическую обработку, шлифовку и термообработку, контроль изготовления на всех этапах с предоставлением актов и паспортов.

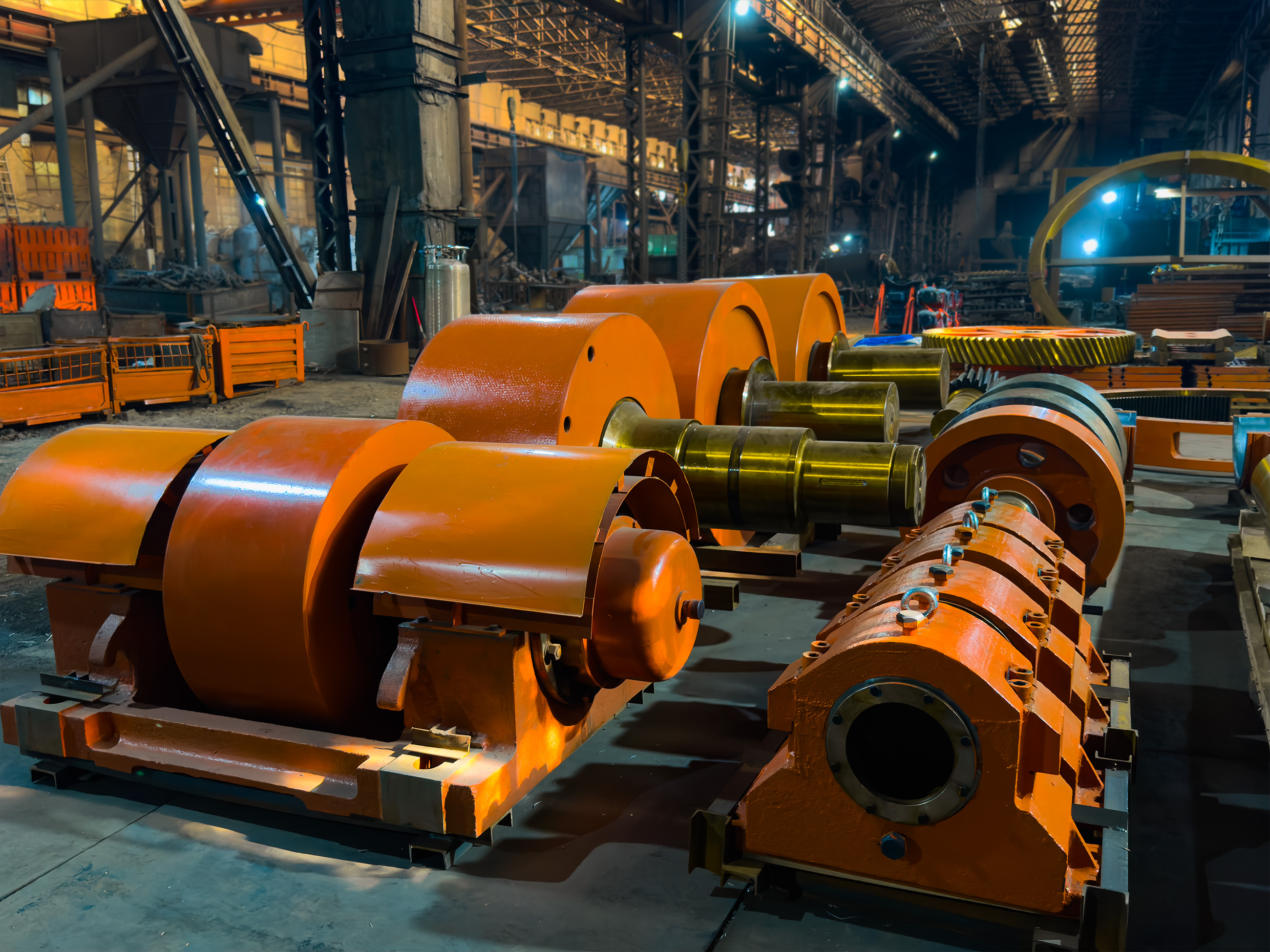

Это не просто ролики, а сложные инженерные узлы, представляющие собой массивные стальные ролики, установленные попарно на мощных опорных блоках под корпусом печи. Они выполняют важные функции:

1.  Несущая функция: воспринимают колоссальный вес самой печи (сотни, а то и тысячи тонн) вместе с футеровкой (огнеупорной кладкой) и находящимся внутри материалом.

2.  Обеспечение вращения: создают опору для бандажей – массивных стальных колец, жестко закрепленных на корпусе печи. Через трение качения между бандажом и роликом передается вращательное движение от приводной станции.

3.  Стабилизация положения: удерживают печь в заданном положении, предотвращая ее осевые смещения и чрезмерные радиальные биения.

4.  Распределение нагрузки: равномерно распределяют гигантские нагрузки на фундаменты опорных станций.

Экстремальные условия эксплуатации:

Ролики работают в, пожалуй, самых жестких условиях среди всего промышленного оборудования:

Огромные нагрузки: вес печи с материалами может достигать десятков тысяч тонн, распределяя ее на несколько опор (обычно 3-5 пар). Каждая пара роликов несет нагрузку в сотни тонн.

Высокие температуры: бандажи печи нагреваются до 300-400°C (а в зонах активного горения и выше) за счет теплопередачи от раскаленного корпуса. Ролики, находясь в непосредственном контакте с бандажом, также сильно нагреваются.

Термические деформации: нагрев вызывает значительное тепловое расширение как бандажей печи, так и самих роликов. Конструкция должна это компенсировать.

Запыленность и абразив: рабочая зона насыщена пылью и мелкими частицами материала, обладающими абразивным действием.

Динамические нагрузки: неравномерность загрузки материала, возможные вибрации, ударные нагрузки при запуске/остановке.

Конструктивные особенности:

Чтобы выдержать эти испытания, ролики и их узлы имеют специфическую конструкцию:

1.  Массивность: диаметр роликов может достигать 1.5-2 метров и более, длина – несколько метров. Изготавливаются из высококачественных легированных сталей методом ковки или литья с последующей сложной механической и термической обработкой.

2.  Опорные подшипники: используются роликовые подшипники (чаще всего сферические или цилиндрические), способные воспринимать огромные радиальные нагрузки и допускающие небольшие перекосы. А также применяются подшипники скольжения, способные воспринимать высокие нагрузки.  Подшипниковые узлы – массивные, с усиленными корпусами.

3.  Системы охлаждения: для отвода тепла от подшипниковых узлов применяются:

Водяное охлаждение: внутри оси ролика или корпуса подшипникового узла циркулирует вода.

Масляное охлаждение/смазка: циркуляционные системы смазки с теплообменниками.

Воздушное охлаждение: интенсивный обдув подшипниковых узлов, при помощи вентиляторов.

4.  Системы смазки: автоматические централизованные системы подачи высокотемпературной консистентной смазки к подшипникам и зоне контакта (для уменьшения трения и износа).

5.  Термокомпенсация: конструкция опорных станций предусматривает возможность регулировки положения роликов для компенсации теплового расширения печи и обеспечения правильной геометрии контакта. Используются гидравлические или винтовые механизмы юстировки.

6.  Поверхностная твердость: рабочая поверхность роликов и бандажей подвергается поверхностной закалке (индукционной, пламенной) для достижения высокой износостойкости.

Материалы:

 Корпус ролика/Ось: высокопрочные легированные стали (например, 35ХМ, 40ХН, 34ХН1М и их зарубежные аналоги), прошедшие объемную закалку и отпуск.

  Поверхностный слой рабочей части: закаленный до высокой твердости для сопротивления износу.

  Подшипники: специальные подшипниковые стали, рассчитанные на высокие нагрузки.

  Уплотнения: термостойкие материалы (фторопласт, специальные резины) для защиты подшипников от пыли и потери смазки.
